背钻（Back Drilling）是多层PCB制造中用于提升高速信号完整性的关键工艺‌，其核心在于通过受控深度钻孔，精准去除过孔中未参与电气连接的残桩（Stub），从而避免高频信号在多余铜柱上产生反射、谐振和衰减。随着信号速率突破10 Gbps，如5G通信、AI服务器和高速网络设备等应用场景中，哪怕仅‌0.5mm的残桩‌也可能引发严重信号失真，背钻因此成为高性能PCB设计的必要手段 。

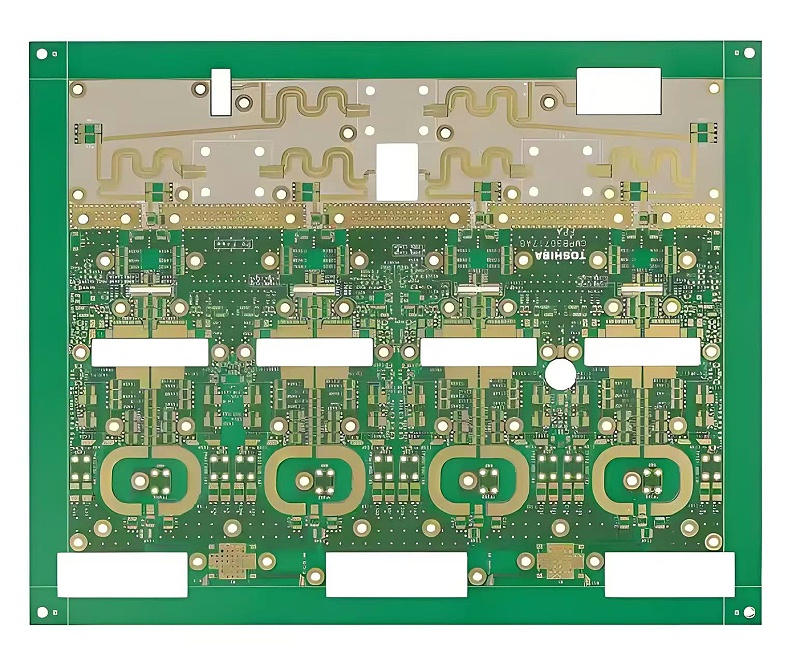

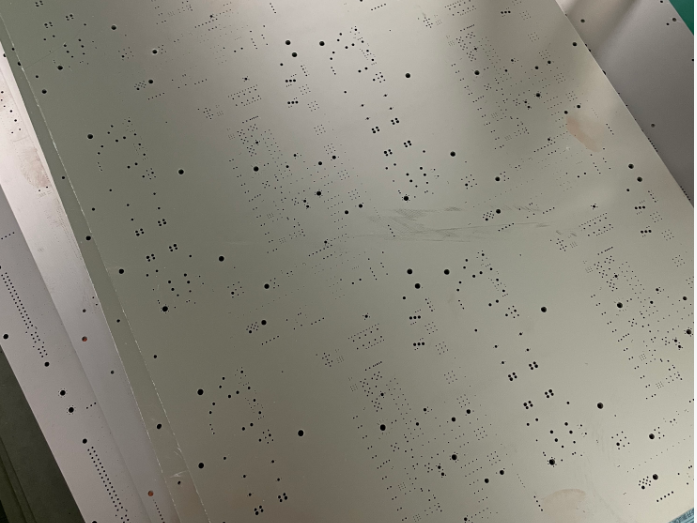

该工艺广泛应用于‌服务器主板、路由器、交换机、高端显卡及航空航天电子系统‌等对信号质量要求严苛的领域 。在12层及以上厚板设计中，传统通孔贯穿所有层，但信号仅需连接特定层，未使用部分即形成Stub。背钻从板背面二次钻孔，精确切除Stub，使信号路径“直达目标层”，显著降低插入损耗与串扰，提升通道带宽和系统稳定性 。

相比成本高昂的全盲埋孔工艺，背钻以较低成本实现类似效果，兼具性能与经济性优势。同时，它还能优化布线空间，减少对高密度互连的限制，助力产品小型化 。实际应用中需严格控制钻深公差（通常±0.05mm），并结合树脂塞孔工艺保障结构完整性与后续加工可靠性 。设计阶段需在EDA工具中明确标注背钻网络与目标层，避免误伤有效信号 。

未来，随着AI与56Gbps以上高速信号的发展，背钻正向更高精度、智能化方向演进，结合AI路径优化与CCD视觉定位，进一步提升加工一致性与效率 。
