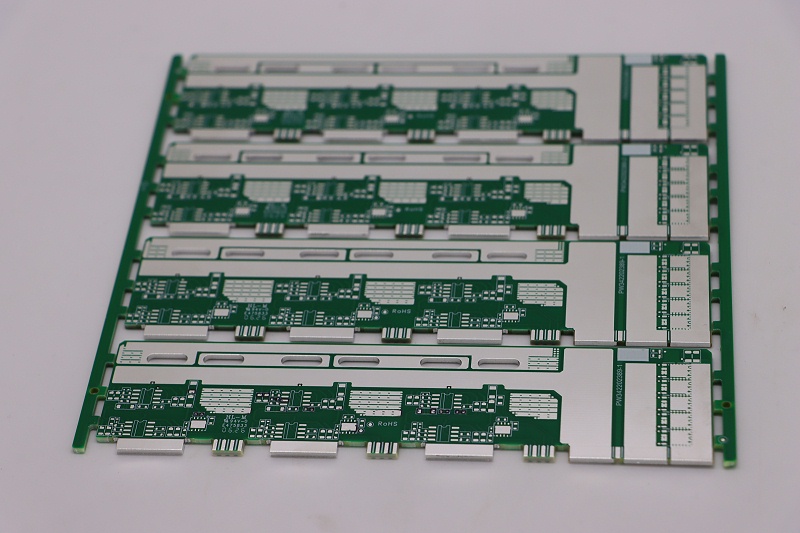

在服务器主板的研发流程中，多层高速PCB打样是验证设计可行性、保障量产稳定性的关键环节，其中层叠排布、材料选择、孔加工及压合工艺直接决定了PCB的性能上限。

层叠排布是多层高速PCB性能的基础框架。服务器主板需承载多模块高速互联与多路供电，打样时需根据信号数量、功率需求精准规划层数，通常采用“信号层-接地层-电源层”交替排布的方案，确保每个信号层都有连续的参考地平面，维持阻抗稳定性，减少信号反射与串扰。高端服务器主板层数可达20层以上，需通过仿真软件模拟信号传输路径，优化层叠顺序，平衡信号完整性与供电效率。

材料选择需兼顾高频特性与物理稳定性。基板需选用介电常数低、损耗小的高频材料，如罗杰斯系列、松下Megtron系列，降低高频信号传输损耗，适配10Gbps以上高速数据传输需求。同时，板材需具备优异的耐热性与抗疲劳性，满足服务器长期高负荷运行的环境要求，避免因温度变化导致板体变形或性能衰减。

孔加工是实现层间导通的核心工序。服务器主板打样需采用高精度数控钻孔设备，严格控制孔径与孔位精度，通孔直径通常控制在0.1-0.2mm，盲孔、埋孔精度需达到±0.02mm以内，避免过孔偏位导致导通不良。钻孔后需进行孔金属化处理，确保孔壁镀层均匀，满足大电流传输需求。

压合工艺直接影响板体的机械稳定性与电气性能。高多层PCB需采用阶梯式压合方案，经过多轮预压与合压工序，借助恒温真空热压机精准控制温度与压力曲线，升温速率控制在1-2℃/min，压力维持在20-30MPa，确保层间结合力均匀，无气泡、分层现象。压合后需进行X光检测，验证层间对齐精度，误差控制在±0.05mm以内，保障板体机械强度与信号传输可靠性。
