高多层PCB厂家:盲孔在HDI板中的作用

作者: 编辑: 来源: 发布日期: 2024.09.09
信息摘要:
盲孔在HDI板(高密度互连板)中的作用主要体现在以下几个方面:增加连接密度:优化空间利用:盲孔只穿透PCB的部分层,而不是整个厚度,这样可以…

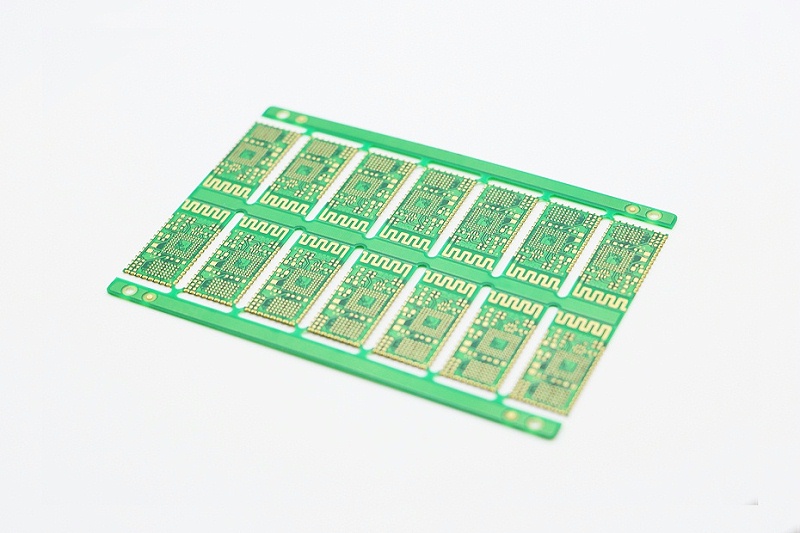

蓝牙模块半孔PCB

盲孔在HDI板(高密度互连板)中的作用主要体现在以下几个方面:

  1. 增加连接密度
    • 优化空间利用:盲孔只穿透PCB的部分层,而不是整个厚度,这样可以在有限的空间内有效连接外层和相邻的内层。这种设计在尺寸要求严格的电子产品中尤为重要,例如智能手机和平板电脑。
    • 支持高密度布局:使用微小的盲孔允许在相同的板面积中集成更多的导电路径,这些微导孔的直径通常小于0.15mm,有助于实现紧凑的电路设计,满足现代电子设备对高密度互连的需求。
  2. 改善电气性能
    • 控制信号路径:通过提供更短的连接路径,盲孔有助于减少信号传输过程中的延迟和失真,这对于高速数字电路和射频电路非常重要。
    • 减少干扰:由于盲孔不贯穿整个PCB,相较于通孔,它们能更有效地减少层与层之间的电磁干扰,这对维护信号完整性尤其关键,特别是在高频应用中。
  3. 增强机械稳定性
    • 提高结构稳固性:当盲孔被正确填充时,例如使用电镀填孔技术,它们可以帮助增强PCB的整体机械强度,抵抗日常使用的机械应力。
    • 优化热分布:更密集的设计意味着热量可以在更多表面上分散,有助于更好地管理电路板的热量。
  4. 提升制造效率
    • 简化制造过程:尽管盲孔的制造需要高精度的激光钻孔技术,但一旦参数设置得当,批量生产可以变得非常高效。
    • 降低成本:尽管初始设备投资可能较高,但由于减少了材料使用和提高了电路功能的集成度,长远来看,使用盲孔技术的HDI板可以降低整体生产成本。
