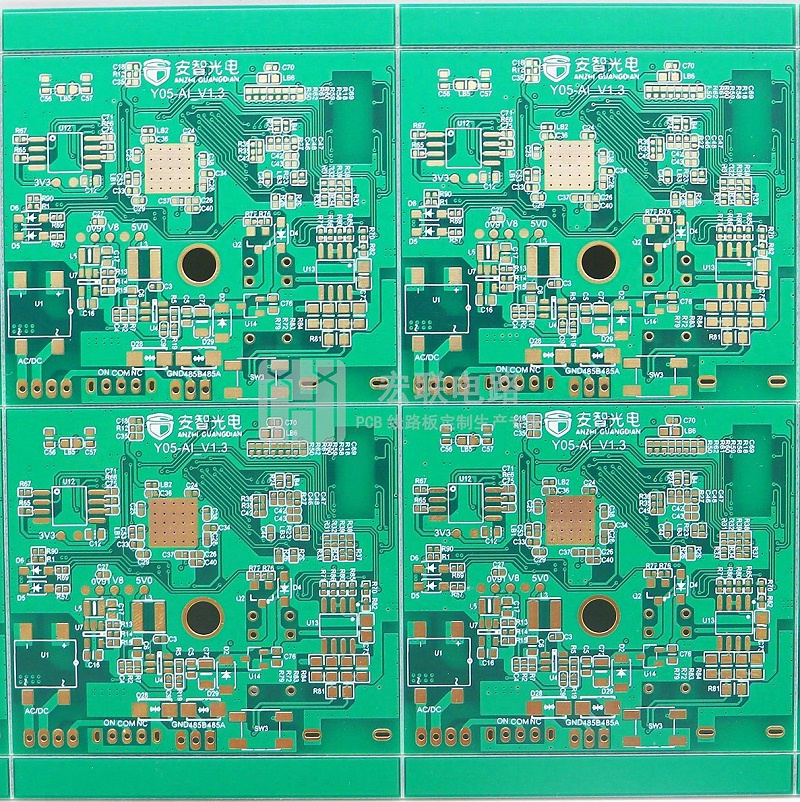

HDI（高密度互连）盲埋孔技术在现代电子设备中得到了广泛应用，但其制造过程面临诸多技术挑战。以下是主要的制造难点：

1、材料选择与加工难度
HDI板的材料相较于普通PCB更为复杂，通常需要使用高性能材料如PTFE、PPO、PI等。这些材料虽然具备优良的耐化学腐蚀、高强度和高温耐受特性，但同时也增加了加工难度。在加工过程中，容易产生热应力和表面包覆层破裂等问题，对最终产品的质量造成影响。

2、层间连接技术
HDI设计中，线路层数多，连接点集中，传统的穿孔连接方式会导致穿孔频率过高，影响线路稳定性和板的性能。因此，HDI板常采用盲孔和埋孔技术来实现层间连接。然而，埋孔技术难度大且成本高昂；盲孔则需要依赖激光钻孔等高精度设备进行加工，容易出现穿孔质量不良的问题。

3、盲孔与埋孔的制作工艺
盲孔和埋孔的制作工艺复杂，特别是盲孔的制作，由于钻孔后的质量问题不可修复，一旦出现问题就需要重新制作整个板子。盲孔的制作通常包括钻孔、界面活化和镀铜三个步骤，其中钻孔的精度要求特别高，而活化和镀铜则需要精确控制以保证成品质量。

4、压合工艺
在HDI板的制造过程中，压合是一个关键步骤，它直接影响到成品的可靠性。压合工艺需要严格控制，以确保板子的厚度均匀和结构稳定性。例如，在四层机械盲孔板的压合过程中，需要分步骤进行，以避免因板叠层厚度不均匀而导致的板翘现象。

5、成本控制
由于HDI板的制造涉及多种高精度技术和复杂工艺流程，如激光钻孔、电镀填孔等，这些都增加了生产成本。特别是埋孔技术，其复杂性和高精度要求使得制作成本相对较高，许多企业因此不愿涉足此类工艺。

6、微孔制造难点
微孔技术是HDI电路板中实现更高层数与更细线路的重要途径。然而，微孔的加工精度要求极高，孔径通常小于0.15mm，且深度与直径比大，易出现偏位、堵塞或断裂等问题。此外，微孔内部的电镀均匀性也是一大挑战，直接影响到电路的导电性能与稳定性。

7、盲孔与埋孔的挑战
盲孔与埋孔技术进一步提高了电路的集成度，但它们的制造过程更为复杂。盲孔需要在特定层间进行精确定位，而埋孔则需在内部多层间实现连通，两者都对钻孔与电镀工艺提出了极高的要求。盲孔与埋孔的加工不仅增加了生产周期，还提升了成本，尤其是在高精度与高可靠性的要求下，如何平衡工艺复杂度与成本控制成为一大难题。

8、制作难度系数
盲埋孔的难度系数会随着盲埋孔阶数以及层压次数的增多而逐步提升。例如，若同时存在激光钻盲孔和机械钻盲孔，那么其制作难度系数则是激光钻盲孔难度系数与机械钻盲孔难度系数之和。若树脂塞孔的通孔需做成Via-in-PAD设计，则要额外增加15%的难度系数。若存在小于0.10mm的薄芯板电镀，每张芯板需额外增加5%的难度系数。

综上所述，HDI盲埋孔技术的制造难点主要包括材料选择与加工难度、层间连接技术、盲孔与埋孔的制作工艺、压合工艺、成本控制以及微孔和盲孔与埋孔的具体制造挑战。克服这些难点需要企业在技术研发、设备投入和工艺控制等方面持续投入，以确保产品的高质量和高可靠性。
