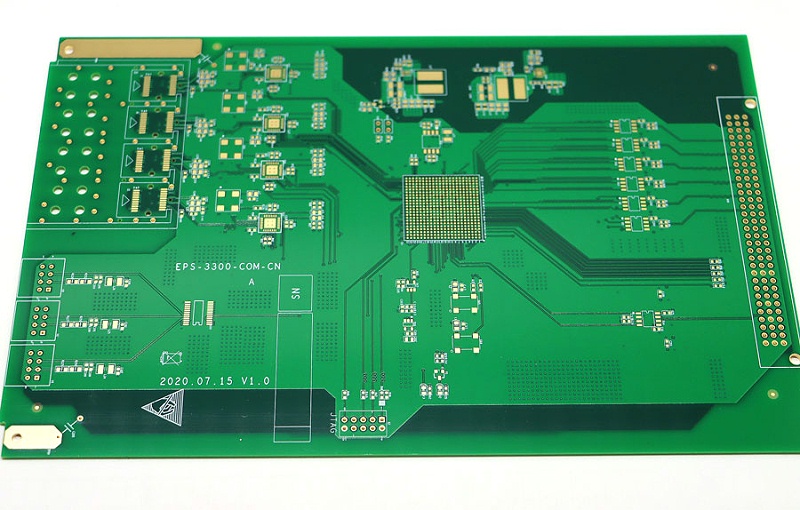

PCB表面处理中，沉金与镀金是两种主流工艺，均能提升导电性、抗氧化性，确保焊接可靠性。但两者在适用场景、表面状态等方面存在显著差异，选错可能导致性能不达标或成本超支。

适用场景：沉金因金层均匀且薄，适合通信设备、精密仪器等对信号稳定性要求高的场景；镀金则因金层厚、硬度高，适用于连接器、按键触点等需频繁插拔或承受大电流的场合。

表面状态：沉金表面平滑均匀，减少虚焊风险，适合细间距元器件；镀金表面可能轻微纹理，但耐磨性更强，需避免金层过厚导致的焊接问题。

结合性能：沉金与镍层化学结合，附着力强，耐温度波动，适合汽车电子等严苛环境；镀金为物理结合，附着力受工艺影响，需优化参数防止金层剥离。

成本控制：沉金金层薄、工艺简单，成本较低，适合消费电子产品；镀金金层厚、设备投入高，成本显著增加，但防护效果更优。
