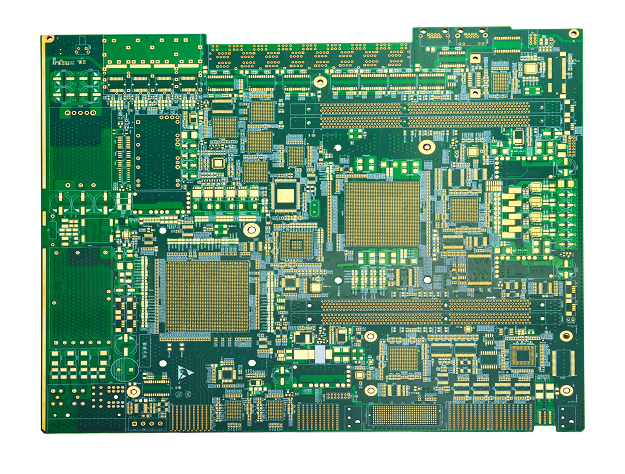

HDI板作为PCB领域的精密代表，其制板工艺堪称行业复杂度天花板，核心环节聚焦于超精细线路加工、微导通孔制造及电镀与表面涂饰三大步骤。

在超精细线路加工领域，随着电子设备向小型化、精密化狂奔，HDI板的线宽/线距标准不断刷新。早期0.13mm（5mil）的规格已成为过去式，0.075mm（3mil）成为当前主流，部分头部企业如深圳奔强电路更是将工艺精度推至38μm（1.5mil），直逼行业极限。为应对这一挑战，激光直接成像（LDI）技术凭借无需菲林、直接扫描光致抗蚀剂形成精细电路的优势，成为行业主流；半加成法（SAP）及改进型半加成法（mSAP）则通过图形蚀刻工艺，实现了5μm级别的超精细导电线路。

微导通孔是HDI板的标志性特征，这类孔径≤0.10mm的盲孔、埋孔，主要依赖激光钻孔技术实现精准加工。不过机械钻孔也有其独特价值，当激光加工环氧玻璃布介质层通孔时，玻璃纤维与树脂烧蚀率差异易导致孔壁残留纤维丝，影响导通可靠性，此时机械钻孔的孔壁质量优势便凸显出来。

电镀与表面涂饰是保障HDI板可靠性的关键。通过改良电镀液配比、优化设备参数及操作流程，结合高频声波搅拌高锰酸溶液，可显著提升镀液在孔内的流动性，增强电镀均匀性与深孔镀覆能力。盲孔填铜技术已趋成熟，两步法镀铜填孔工艺能适配不同孔径与高厚径比的通孔，在实现可靠填充的同时，有效控制表面铜层厚度。表面涂饰方面，化学镀镍/金（ENIG）、化学镀镍/钯/金（ENEPIG）是高端HDI板的首选，针对镍层对高频信号的干扰问题，化学镀钯/催化金（EPAG）正逐步成为替代方案。
