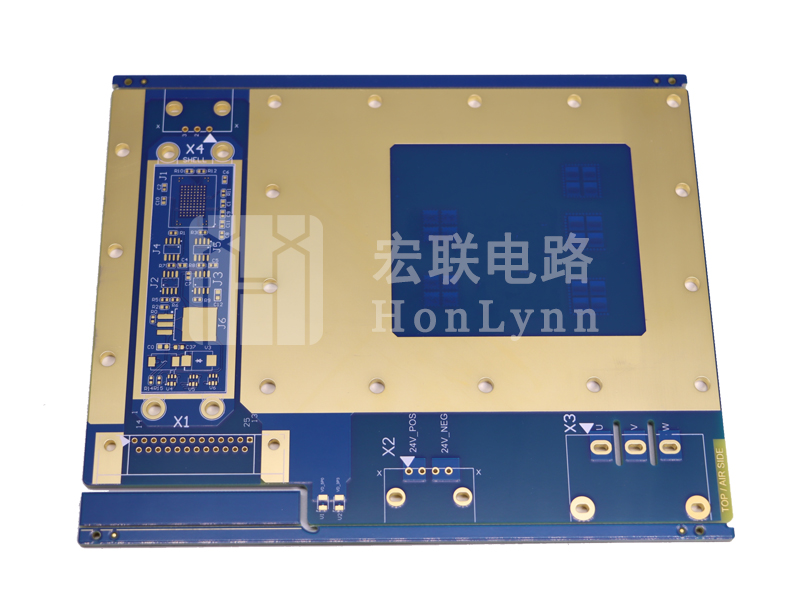

HDI线路板和多层线路板在制造工艺、线路密度、性能特点以及应用场景等方面存在显著差异。

制造工艺
HDI线路板采用高密度互连技术（High Density Interconnector），通过微盲埋孔技术实现电路元件的高度集成。这种技术需要使用特殊的设备和技术，如激光直接钻孔，以在板子上形成微小的孔径，从而实现高密度连接。而多层线路板由多个绝缘层和导电层交替叠加而成，制造工艺相对较为简单，可以使用常规的印刷电路板（PCB）制造设备和技术。

线路密度
HDI线路板的线路密度极高，可以在小面积的板子上集成大量复杂的功能模块，满足高端电子产品的复杂功能需求。其线路和焊盘密度远高于传统多层线路板，且层间厚度更薄，实现了更高的集成度。相比之下，多层线路板虽然也具有较高的装配密度，但相对于HDI线路板来说，其线路密度和层间厚度较大，一般不超过30层。

性能特点
HDI线路板具有高密度、高速、高精度和高可靠性等特点。通过微盲埋孔技术实现高密度连接，提高了设备的性能和效率。由于电路元件的高度集成，可以实现更高的工作频率和更快的数据传输速度。设计和制造过程需要高度精确的工艺和技术，保证了电路元件的精确集成。严格的制造工艺和控制过程确保了产品的高可靠性。而多层线路板则具有布线方便、良好的屏蔽和散热性能等特点。配线长度及元器件之间连线缩短，有利于提高信号传输的速度。对于高频电路和散热需求高的电子产品，多层线路板可以设置地线层和金属芯散热层来满足需求。

应用场景
HDI线路板主要应用于对线路密度、信号传输速度和电磁兼容性有较高要求的场合，如通信设备（手机、路由器、交换机等）、汽车电子、医疗电子和航空航天等领域。而多层线路板主要应用于对线路密度要求不高，但对整体性能、可靠性和成本有一定要求的场合，如消费电子（电视、音响、电脑等）、工业控制、家电产品和电源模块等领域。

综上所述，HDI线路板与多层线路板在多个方面存在显著区别。HDI线路板以其高密度、高速、高精度和高可靠性等特点，适用于高端电子产品和特殊领域的应用。而多层线路板则以其布线方便、良好的屏蔽和散热性能等特点，适用于广泛的应用场合。
