在电子组装领域，PCB（印制电路板）的层数是一个重要的参数，它决定了电路的复杂度、信号的质量以及板子的整体性能。以下是几种常见的判断PCB层数的方法：

1、使用X光检测
对于设计复杂或高密度的PCB，需要使用X光检测仪来确定其具体层数。通过X光检测，可以清晰地看到PCB板内部铜箔层数和元器件的安装位置等信息。

2、制作剖面图
在PCB制造过程中，还可以通过制作PCB板子的剖面图来确定其具体层数。通过逐层观察，可以精确地确定PCB的实际层数。

3、打开PCB文件
如果拥有文件，可以直接打开文件查看其层数。

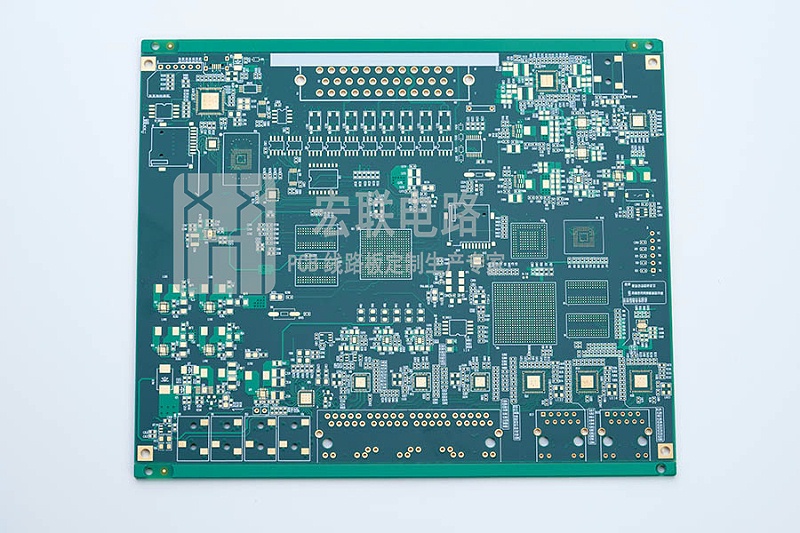

4、观察外观
如果只能从外观上观察PCB，可以通过看线路板的边缘是否有金手指、焊盘和元器件数量等来判断其可能的层数。

5、导孔和盲孔对光法
导孔对光法利用PCB上导孔来识别PCB层数。其原理主要是由于多层PCB的电路连接都采用了导孔技术。如果我们要想看出PCB有多少层，通过观察导孔就可以辩识。在最基本的PCB（单面母板）上，零件都集中在其中一面，导线则都集中在另一面。如果要使用多层板，那么就需要在板子上打孔，这样元件针脚才能穿过板子到另一面，所以导孔会打穿PCB板。因此我们可以看到零件的针脚是焊在另一面上的。比如板卡使用的是4层板，那么就需要在第1和第4层（信号层）走线，其他几层另有用途（地线层和电源层），将信号层放在电源层和接地层的两侧的目的为这样既可以防止相互之间的干扰，又便于对信号线做出修正。如果有的板卡导孔在PCB板正面出现，却在反面找不到，那么就一定是6/8层板了。如果PCB板的正反面都能找到相同的导孔，自然就是4层板了。

6、累积法
确切的说,这不是一种方法,而是一种经验。 我们可以通过对一些公板PCB板卡的走线和元件的位置来判断PCB的层数。 因为在当前更新换代如此之快的IT硬件行业,有能力重新设计PCB的厂商毕竟不多。 比方几年前大量采用6层PCB设计的9550显卡,细心的朋友可以比较一下它和9600PRO或者9600XT的板型有多少不一样呢只是省略一些元件,而在PCB上保持了高度的一致。

7、观察边缘标记
有些PCB板边缘会有数字标出来1、2、3每层数字有多少数字表示几层了另外看PCB厚度也大概能看出来般主板都六层。

以上方法中，有些需要专业的工具或设备（如X光检测仪），有些则可以在日常维护或检查过程中通过观察来实现。需要注意的是，不同的判断方法可能存在一定的误差，因此建议在判断时采用多种方法来进行相互验证，以便得到更为准确的结果。
