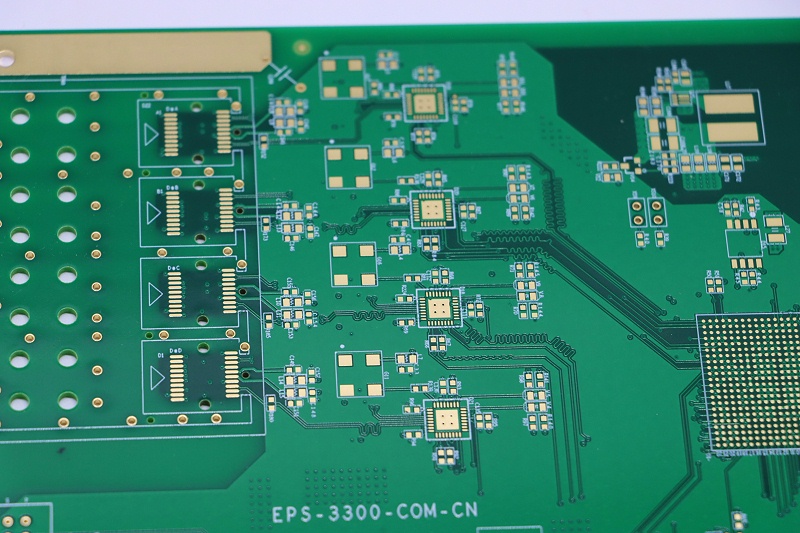

优化多层PCB电路板的孔内铜厚是提升其可靠性和性能的关键环节。以下从工艺改进、设计补偿和材料选择三个方面,结合具体技术措施进行说明:
一、工艺改进
脉冲电镀技术
采用脉冲电流替代直流电,可降低电镀内应力并提高深镀能力,尤其适用于高厚径比(如8:1以上)的微孔填充。例如,红板科技通过脉冲电镀工艺将电镀均匀性控制在±2μm内,有效解决了高厚径比PCB的孔铜覆盖问题。
电流密度分布优化
通过设计辅助阴极(Thieving)和电流屏蔽技术,调整局部电流密度,减少“边厚中薄”现象。例如,在HDI板的多阶微孔电镀中,水平喷射电镀技术可增强深镀能力,确保孔内铜层沉积均匀。
电镀参数精准调节
控制电流密度(1.5-3 A/dm²)、温度(22-28℃)及镀液添加剂(如整平剂、光亮剂),以稳定电镀速率。厚铜板(3oz及以上)需采用分阶段加压工艺,压力偏差需控制在±2kg/cm²以内。
二、设计补偿
CAM阶段补偿铜
在蚀刻前通过CAM软件对线路宽度和尺寸进行补偿设计,例如局部线宽加宽0.01mm以弥补层压错位(≤0.05mm)导致的铜厚不均。
均衡铜面分布
设计时避免大面积无铜区域或高密度布线集中,以降低电镀过程中电流分布不均的风险。
三、材料选择
高TG板材应用
采用高玻璃化转变温度(Tg)的基材(如罗杰斯4350B),可减少高温层压(180℃)下的热应力,降低孔铜开裂风险。例如,预收缩处理(120℃烘烤2小时)可使基材收缩差异减少40%。
铜箔与介质匹配
选择低热膨胀系数(CTE)的铜箔(如CTE=13ppm/℃)与高频基材匹配,减少层压时因温差导致的铜箔变形。
四、工艺监控与检测
实时参数监测:通过传感器监控电镀液浓度、电流密度及温度,偏差超过5%时自动调整。
成品检测:采用X光检测孔内空洞(直径>0.3mm需剔除),飞针测试验证导通性,确保孔铜剥离强度≥1.5N/mm。
通过上述工艺、设计及材料的综合优化,可显著提升孔内铜厚均匀性,满足高密度、高频PCB的制造需求。
