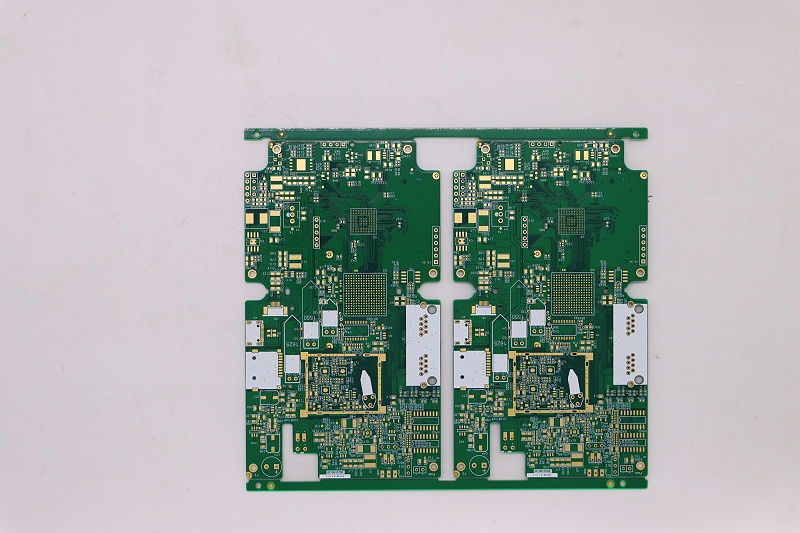

多层PCB电路板孔内铜厚问题直接影响电气连接可靠性和机械强度，以下是常见问题及成因分析：

一、孔壁铜厚不均匀
电镀工艺缺陷‌
电流分布不均导致孔口、孔中、孔底铜厚差异，边缘区域因电场强度高易出现“边厚中薄”现象‌。镀液成分（如金属离子浓度、添加剂含量）波动也会影响沉积速率‌。
钻孔质量影响‌
高TG板材钻孔易产生缠铜丝、黏铜问题，导致孔壁粗糙度增加，后续电镀铜层附着不均‌。密集BGA区域孔壁间距窄可能引发CAF失效‌。
二、针孔与空洞
镀液气泡或基材气体释放‌
电镀过程中气泡或氢气在镀层表面形成针孔，添加剂过量或不足也会影响致密性‌。
预处理不充分‌
通孔内壁清洗不净或活化处理不足，导致铜层附着不良，形成微孔。
三、附着力差
前处理不当‌
基材表面油污、氧化物未彻底清洁，影响镀层结合力‌。
镀层过厚‌
内应力增大导致附着力下降，尤其在高电流密度区域更明显‌。
四、材料与设计因素
高多层板特殊材料‌
高TG、厚铜等材料对钻孔和电镀工艺要求更高，易导致铜厚控制难度增加‌。
图形分布不均‌
电源区大面积铺铜与信号区布线稀疏形成蚀刻差异，间接影响孔铜质量。
五、其他问题
变色发黑‌：镀液成分不稳定（如pH值变化）导致镀层颜色异常‌。
烧板‌：电流密度过高或镀液搅拌不足，局部过热导致铜层烧焦‌。
总结‌：孔内铜厚问题需综合优化电镀参数、钻孔工艺及材料选择，并通过设计补偿（如增加低密度区铜面覆盖率）提升均匀性。
