高难度PCB线路板的黑化工艺

作者: 编辑: 来源: 发布日期: 2025.06.21
信息摘要:
黑化工艺,又称黑氧化,是对铜面的一种粗化处理,旨在增加多层PCB板的铜面与树脂P片之间的结合力。黑化处理能够提高铜箔与树脂的接触面积,增强两…

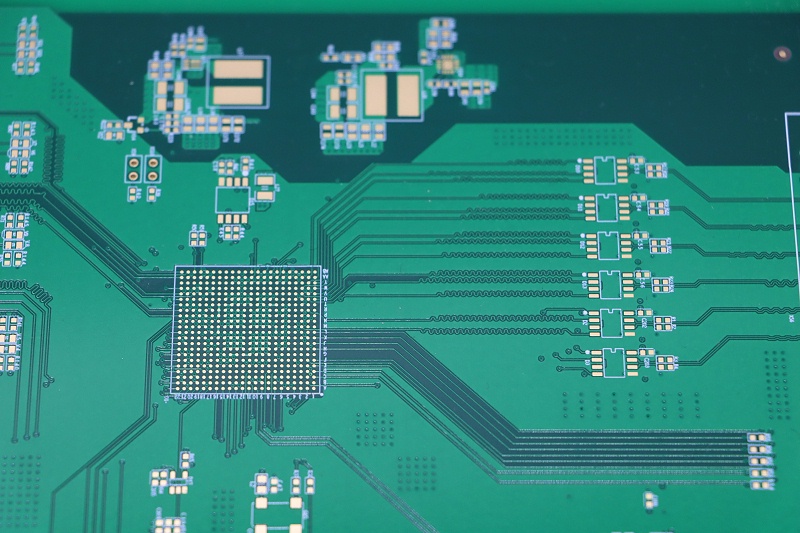

IMG_3822

黑化工艺,又称黑氧化,是对铜面的一种粗化处理,旨在增加多层PCB板的铜面与树脂P片之间的结合力。黑化处理能够提高铜箔与树脂的接触面积,增强两者之间的结合力,并增加铜面对流动树脂之间的润湿性,使树脂能流入各死角而在硬化后有更强的附着力。


黑化工艺的应用
在高难度PCB线路板的生产过程中,黑化工艺主要用于内层处理。它可以在一定程度上掩盖内层线路时线路有轻微刮伤或补线等现象,相较于棕化工艺,黑化后的板子表面粗糙度较大,能够更好地隐藏这些瑕疵。

黑化工艺与棕化工艺的比较
尽管棕化工艺在许多情况下仍然是经济实惠的选择,但黑化工艺在某些方面具有优势。例如,黑化绒毛比棕化绒毛更厚,黑化药水的微蚀速率比棕化药水的微蚀速率大,因此效果更好。然而,这也意味着黑化药水的价格较高,且对于其化学药水的管理存放要求更高。

黑化工艺的挑战
尽管黑化工艺有许多优点,但它也面临一些挑战。例如,压延铜箔表面的黑化处理工艺复杂,生产成本高,这在等离子显示领域中的应用受到极大限制。此外,黑化处理液的成分、发黑剂、钝化剂、缓冲剂及稳定剂的选择和配比对黑化膜的性能有重要影响。


总的来说,黑化工艺在高难度PCB线路板的生产中扮演着重要角色,尤其在需要高结合力和良好覆盖性的场合。然而,选择合适的黑化工艺需要综合考虑成本、性能和生产复杂性等因素。随着技术的进步,未来可能会出现更加高效和环保的黑化工艺,以满足日益严格的行业标准和市场需求。
