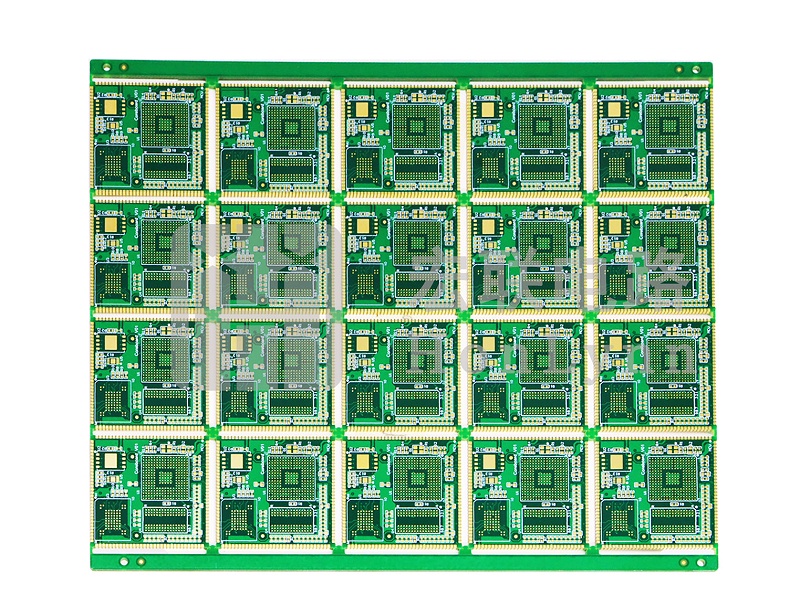

在电子设备持续向轻薄化、高性能演进的浪潮中，高密度互连（HDI）线路板技术正成为行业创新的核心驱动力。这项突破性技术通过微孔、盲埋孔等精密工艺，实现了传统PCB无法企及的布线密度与空间利用率。

技术优势与应用场景HDI技术的核心价值体现在其卓越的空间压缩能力上。相比常规电路板，它能将线宽线距控制在微米级，使智能手机等终端设备的厚度得以突破极限。在可穿戴设备领域，HDI 板卡0.2mm的超薄特性完美匹配了智能手环等产品的工业设计需求。更值得注意的是，该技术在汽车电子和医疗设备中的渗透率正以每年15%的速度增长，特别是在车载雷达和心脏起搏器等关键部件中展现出不可替代的可靠性优势。

未来发展方向行业专家预测，下一代HDI技术将聚焦于三个方面：首先是50μm 以下超微孔加工工艺的突破，其次是低损耗高频材料的应用创新，最后是绿色制造体系的完善。这些技术进步将直接推动5G通信设备和AI芯片的迭代升级。
