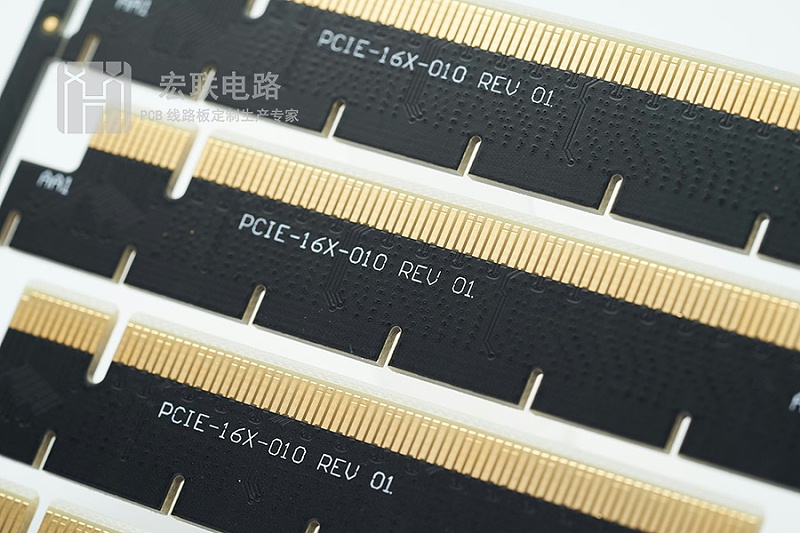

搞定高速PCB的信号反射，核心就四个字：‌阻抗匹配‌。所有设计策略都围绕它展开。

1. 设计阶段：从源头控制‌

布线规则‌：走线宽度、间距严格按阻抗要求设计（如50Ω），避免直角走线（用45°或圆弧），差分对等长且间距恒定。
层叠与参考平面‌：优先使用四层板，确保完整地平面和电源层，为信号提供连续回流路径，阻抗一致性比双面板高40%。
拓扑结构‌：采用菊花链或星状布线，避免树状拓扑，减少分支和stub长度。

2. 材料与工艺：硬件基础‌

基板材料‌：选用低损耗材料（如Rogers 4350B），介电常数稳定，减少信号衰减。
表面处理‌：沉金（ENIG）或化学镍钯金（ENEPIG）提供平整表面，适合高频信号传输。
制造工艺‌：激光钻孔提高微孔精度，控制沉铜厚度确保孔壁均匀性。

3. 端接技术：终端匹配‌

源端串联匹配‌：在驱动端串联电阻，使源端阻抗与传输线阻抗匹配。
负载端并联匹配‌：在接收端并联电阻到地，使负载阻抗与传输线阻抗匹配。
交流并联端接‌：用RC网络作并联端接，电容通高频阻低频，适合高速信号。

4. 验证与优化‌

仿真分析‌：使用SI/PI工具（如ADS, HyperLynx）进行时域反射（TDR）和S参数分析。
实测手段‌：TDR测量阻抗连续性，矢量网络分析仪（VNA）提取插入损耗与串扰系数。
