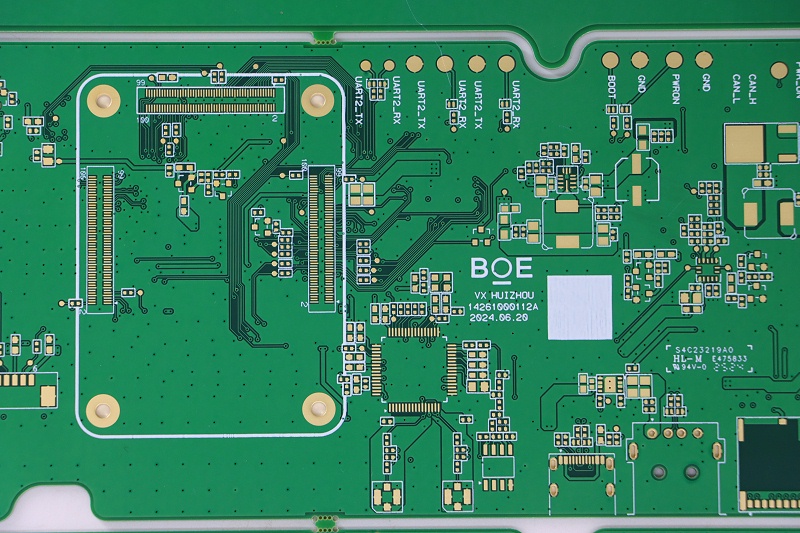

高密度互连HDI板在现代电子设备中广泛应用，尤其是在智能手机、电脑、医疗设备等领域。盲孔电镀填孔技术是HDI板制造过程中的关键步骤之一，用于实现不同电路层之间的高密度连接。

以下是对HDI板盲孔电镀填孔技术的详细解析：

1. 盲孔的作用

盲孔在HDI板中的主要作用包括：
增加连接密度：
优化空间利用：盲孔仅穿透PCB的部分层，使得在有限的空间内能更有效地连接外层和相邻的内层。
支持高密度布局：使用微小的盲孔（直径小于0.15mm）允许更多的导电路径集成到相同的板面积中，满足现代电子设备对高密度互连的需求。
改善电气性能：
控制信号路径：盲孔提供更短的连接路径，有助于减少信号在传输过程中的延迟和失真，这对于高速数字电路和射频电路至关重要。
减少干扰：盲孔不贯穿整个PCB，相比通孔更能减少层与层之间的电磁干扰，维持信号的完整性。
增强机械稳定性：
提高结构稳固性：盲孔被正确填充后，如采用电镀填孔技术，可以增强PCB的整体机械强度，抵抗日常使用中的机械应力。
优化热分布：盲孔有助于更好地分散热量，使热量在更多的表面上分散。
提升制造效率：
简化制造过程：尽管盲孔的制造需要高精度的激光钻孔技术，但一旦参数设置正确，这些孔的批量生产可以非常高效。

降低成本：虽然初期设备投资较高，但减少了材料的使用和提高了电路功能的集成度，长远来看可以降低整体生产成本。

2. 盲孔电镀填孔技术
盲孔电镀填孔技术主要包括两种方法：点镀填孔电镀和整板填孔电镀。
点镀填孔电镀：
工艺流程：
沉铜
全板电镀
使用干膜将板面覆盖
制作盲孔镀孔图形并通过曝光显影将盲孔位置开窗
电镀将盲孔填平

优点：适用于需要高精度填孔的情况，确保盲孔的可靠性和质量。

整板填孔电镀：
工艺流程：
沉铜
使用专用的填孔药水进行填孔电镀
将盲孔填平
优点：
降低生产成本
改善HDI板的生产品质
提升准时交货率

适用场景：对于内层只有盲孔的HDI板，如果盲孔不需要填平时，可以使用特定的电镀参数以保证盲孔孔铜满足要求；而如果盲孔需要填平时，则需要使用较大的填孔参数将盲孔填平，然后再将表铜减到要求的厚度。

3. 水平脉冲电镀填孔技术

近年来，水平脉冲电镀填孔技术成为一种新的发展趋势。该技术的主要特点包括：

简化工艺：采用水平电镀+水平填孔的方式，不需要减铜，简化了工序。节约成本：通过正交试验获取最佳的工艺参数，实现可靠的盲孔填孔，同时控制Dimple10m，超出IPC标准Dimple15m的要求。

4. 10层2阶HDI盲埋孔板
10层2阶HDI盲埋孔板是新一代的电路板制造技术，具有以下特点：
高密度：密度可以达到每平方英寸1000个通孔，远超传统HDI电路板。
高精度：精度达到微米级别，确保电子设备的精确运行。
优良的热性能和电性能：采用高导热材料和高性能绝缘材料，确保在高温环境下稳定工作，同时防止电磁干扰。
广泛的应用：广泛应用于通信设备、计算机设备、消费电子产品等领域。

HDI板盲孔电镀填孔技术是实现高密度互连电路板的关键技术之一。通过不同的电镀填孔方法，可以有效提高电路板的连接密度、电气性能、机械稳定性和制造效率。随着技术的不断进步，水平脉冲电镀填孔技术和10层2阶HDI盲埋孔板等新技术将进一步推动电子制造业的发展。
