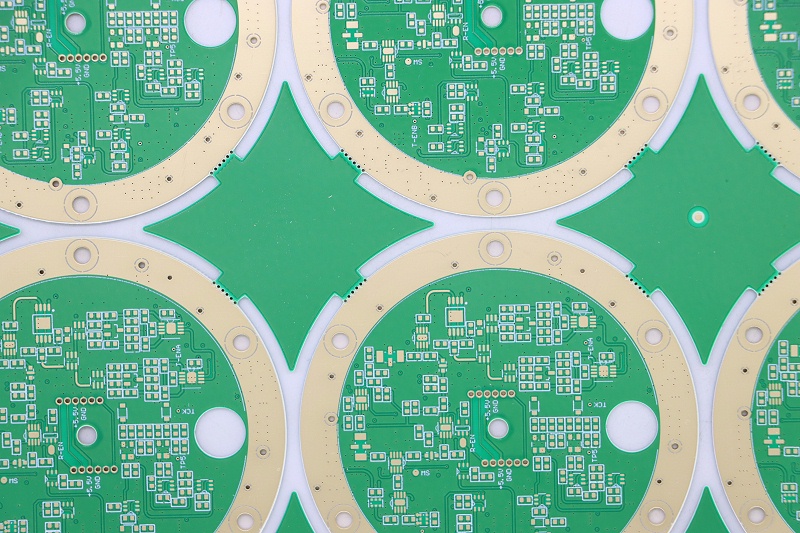

HDI（高密度互连）板制造中的激光钻孔工艺是实现微盲孔加工的关键技术，其质量直接影响电路板的电气性能和可靠性‌。以下从工艺原理、常见问题及解决方案两方面进行介绍：

一、激光钻孔工艺原理

激光钻孔主要依赖高能量密度的激光束通过材料的瞬时汽化或烧蚀作用形成微孔，分为两种模式：

光热烧蚀‌：材料吸收激光能量后熔化蒸发，但易产生碳化残渣，需在孔化前清理。
光化学烧蚀‌：紫外激光破坏有机材料分子链，无热烧现象，孔壁更干净。

常用激光器包括CO₂激光（适用于介质层）和UV激光（适用于精细加工），双波长组合工艺可兼顾铜箔与介质层加工。

二、常见问题与解决方案

孔径不均匀‌

问题‌：激光参数不稳定或材料吸光率差异导致孔径偏差‌。
解决‌：优化激光功率、脉冲频率及扫描速度，采用高精度定位系统‌。

碳化现象‌

问题‌：孔壁或底部形成黑色碳化层，影响镀铜填充。
解决‌：降低激光功率、提高脉冲频率，或采用UV激光减少热影响。

层间连接不良‌

问题‌：盲孔深度控制不当或树脂填充不充分导致信号传输失败‌。
解决‌：采用真空层压技术确保树脂均匀填充，优化固化工艺‌。

热膨胀不均‌

问题‌：材料热稳定性差导致电路板变形‌。

解决‌：选择低介电常数、高耐热性基材，优化热管理设计‌。

三、工艺优化方向
参数控制‌：根据材料特性调整激光功率、频率及扫描速度‌。
检测技术‌：结合AOI、X-Ray等多重检测手段确保质量‌。
材料选择‌：优先选用吸光率匹配的基材，如高频材料需特殊处理。

通过上述措施，可有效提升激光钻孔工艺的稳定性和产品良率‌。
