HDI线路板厂家:HDI电路板内层盲孔工艺流程详解

作者: 编辑: 来源: 发布日期: 2024.11.18
信息摘要:
HDI电路板因其高密度、小型化的特点,在现代电子设备中得到了广泛应用。内层盲孔作为HDI电路板的关键工艺之一,其制作过程直接影响到最终产品的…

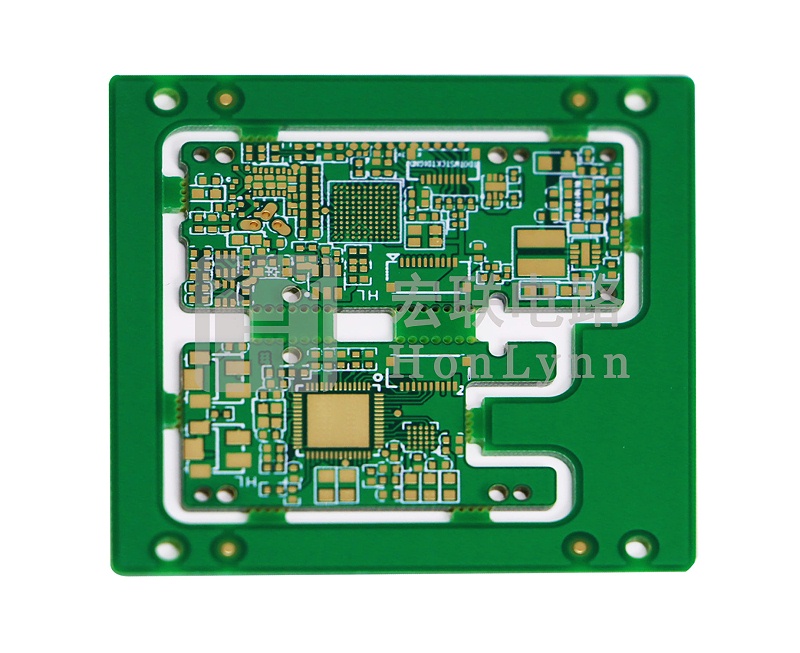

HDI线路板

HDI电路板因其高密度、小型化的特点,在现代电子设备中得到了广泛应用。内层盲孔作为HDI电路板的关键工艺之一,其制作过程直接影响到最终产品的性能和质量。以下是详细的内层盲孔工艺流程:


1. HDI设计阶段
在HDI电路板的设计阶段,工程师需要详细规划盲孔的位置、尺寸以及与其他电路元素的关系。这一步骤包括确定盲孔的直径、深度以及与周围线路的间距等参数。

2. HDI材料准备
HDI电路板通常采用特殊的材料,如RCC(Resin-Coated Copper)材料,这种材料具有良好的吸光性和较低的介电常数,适合激光钻孔。

3. HDI激光钻孔
激光钻孔是制作盲孔的关键步骤。激光钻孔利用激光束的高能量将材料气化或熔化,形成微小的孔洞。由于盲孔是非钻通孔,因此激光钻孔需要精确控制深度,以确保孔洞仅穿透所需的层数。

4. HDI孔壁处理
激光钻孔后,孔壁需要进行处理,以去除残留的材料和杂质。这一步骤通常包括化学清洗和物理打磨,以确保孔壁光滑,便于后续的电镀过程。

5. HDI电镀
电镀是将金属沉积在孔壁上的过程,以形成导电路径。对于盲孔,电镀需要确保孔壁完全覆盖,同时避免在非盲孔区域过度沉积金属。这一步骤通常使用脉冲电流(AC)进行,以提高电镀均匀性和质量。

6. HDI贴膜和曝光
为了保护非盲孔区域,防止在后续工序中受到不必要的处理,需要在板面上贴膜并进行曝光。这一步骤通常使用干膜或光敏膜,通过曝光和显影过程,只留下盲孔区域的金属暴露出来。

7. HDI图形电镀
在贴膜和曝光之后,进行图形电镀。这一过程只在盲孔区域进行,以增加孔壁的厚度和导电性。图形电镀通常使用图形电镀液,以确保电镀层的均匀性和可靠性。

8. HDI去除保护膜
图形电镀完成后,去除保护膜,露出完整的电路板表面。此时,盲孔已经形成了完整的导电路径,可以与其他电路元件连接。

9. HDI测试和检验
最后,对完成的HDI电路板进行测试和检验,确保盲孔的质量和功能符合设计要求。这一步骤包括飞针测试、电气测试等,以验证盲孔的导通性和整体电路板的性能。

通过以上步骤,HDI电路板内层盲孔的制作过程得以顺利完成。这些步骤需要高度精确的操作和严格的控制,以确保最终产品的高质量和高性能。
