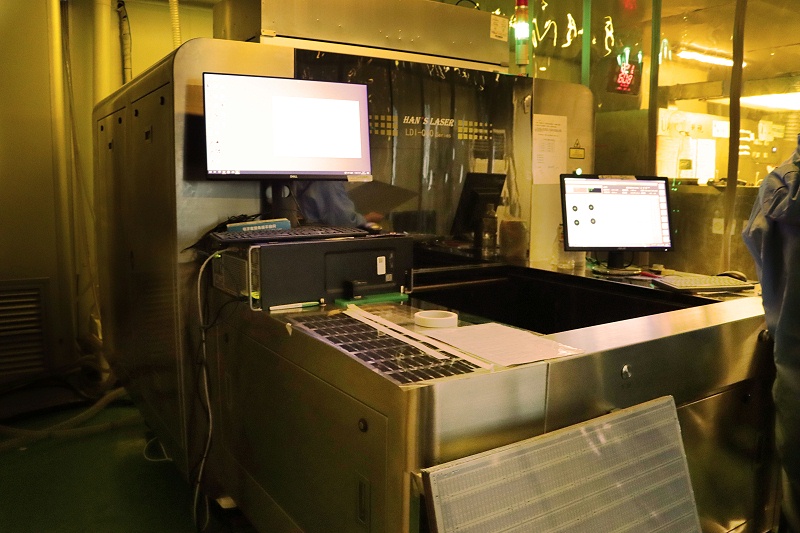

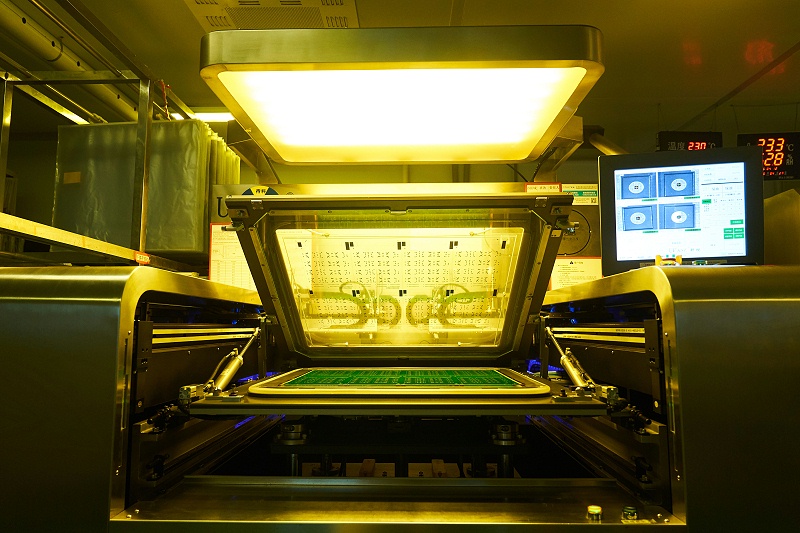

为客户生产、为批量生产、为售后生产。在PCB工厂生产流程中,有一道工序叫“曝光”,一般的PCB厂使用的CCD半自动曝光机,而除了CCD以外,还有一种LDI直接成像曝光机。在最近的翻新工程中,宏联电路为了满足客户需求,提高产品质量,引进了最新的LDI曝光机,配合生产,那今天小编带大家来科普一下LDI曝光机的知识。
在PCB厂家生产中,LDI曝光机与传统的CCD半自动曝光机相比,存在很多优势如:
不需要菲林直接成像,减少了菲林制作成本,缩短了样品交期;
减少了菲林制作及对位的误差,线路曝光更精准(地势坤光电LDI曝光机最低解析可达到25um);
曝光速度在使用快感干膜的情况下比CCD半自动曝光机速度更快(使用传统干膜地势坤光电LDI设备已基本满足半自动曝光机同等产出量),LDI曝光机用于做样品的效率比传统CCD半自动曝光机更优优势;
LDI曝光机可分为固定涨缩、分区涨缩、自动涨缩等模式,相较传统CCD半自动曝光机更具优势,对生产HDI板等更有利;
现阶段各家PCB厂都注重过程管控及品质追溯,传统CCD半自动曝光机无法做到序列印记的表示,而LDI曝光机可通过软件轻易的做到,从而达到过程管控及品质追溯的目的;
LDI曝光机相较与传统CCD半自动曝光机能耗偏低(地势坤光电LDI曝光机总体能耗4.5kw,传统半自动曝光机总体能耗10kw),对PCB供应商用电成本也是有很大一部分节省;
LDI曝光机较传统CCD半自动曝光机更容易实现自动化操作,节省了人工成本,更大大提高了产品品质,避免不良率的产生
但是凡事都不是完美的,LDI曝光机也有缺点,对于传统的CCD曝光机来说,单价对比起来更高,LDI曝光机相对传统CCD半自动曝光机成本高,毕竟LDI曝光设备为最近几年发展起来,各种原材料成本单价均较高,从而导致生产成本偏高,但是随着市场保有量的增加,LDI曝光机单价将会有较大幅度的降低;
机械机构速度,平台移动的速度会是第三个影响因素,尤其是加速与减速的机制,当电路板必须要移动到新的扫描区域时,其运动所需要的时间会直接影响生产的速度,这个概念与镭射钻孔机的概念是相似的。
在速度上,LDI的曝光速度比CCD要慢,因而更适合用于做样品。所以在
PCB厂家的生产过程中,两种机器起到的是相辅相成的作用,大大提高了PCB工厂在生产产品上的效率,提高了生产速度,
