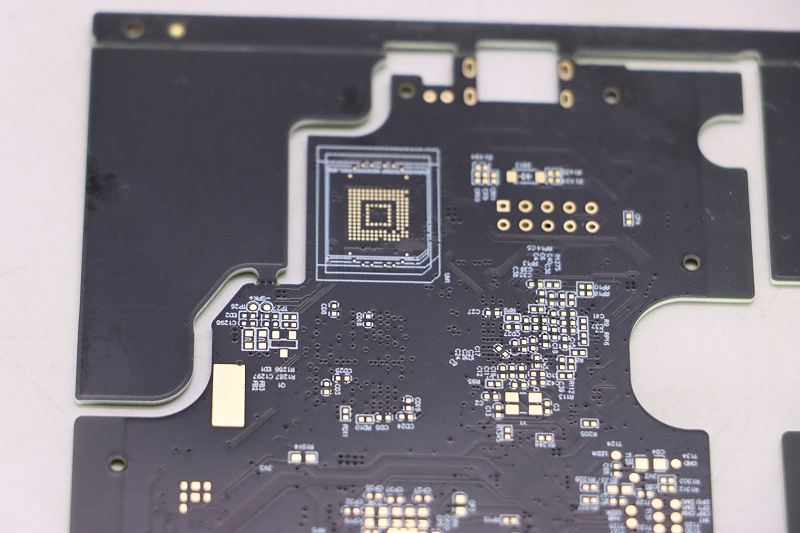

盲埋孔PCB板凭借节省板面空间、降低信号干扰、提升集成度等优势，已成为5G通信、航空航天、医疗电子等高端领域的核心载体。但相较于传统通孔PCB板，其“非贯穿式”结构与“多层互联”特性，使加工精度要求大幅提升，任何环节的微小偏差都可能导致产品失效。

从加工原理看，盲埋孔PCB板的核心难点在于对“空间维度精度”的极致要求。盲孔需在有限基板厚度内，精准控制钻孔深度以匹配表层到目标内层的距离，偏差过大易出现“未钻透”或“钻穿内层”问题；埋孔则需跨越多层基板实现互联，层压收缩率差异、定位基准偏移等因素，极易引发孔位错位，导致开路或短路。

具体到核心工序，钻孔环节是第一道“生死线”：盲孔深度受钻针弹跳效应、基板厚度不均影响，精度控制难度大；埋孔二次钻孔因层压热收缩，易出现内外层孔位错位；微盲孔加工则面临钻针刚性差、易断针磨损的问题。镀层工序中，盲孔封闭端易残留气泡导致孔底无铜，埋孔内溶液更新慢引发镀层厚薄不均，微盲孔孔口易形成镀层台阶影响后续工艺。层压工序需平衡基板收缩率与埋孔填充度，收缩不匹配会引发基板翘曲、孔位偏移，流胶量不当则可能堵塞埋孔或导致层间结合力不足。

针对这些难点，行业正从设备升级、工艺优化、材料创新等方向探索解决方案，如采用高精度数控钻孔设备、开发新型沉铜溶液、优化层压参数等，以突破盲埋孔PCB板的加工瓶颈。
