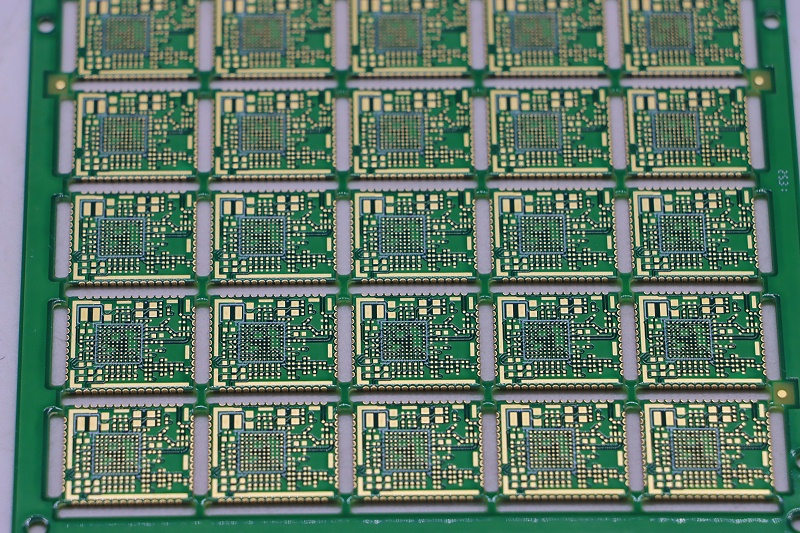

PCB半孔板的制造工艺难点主要集中在钻孔、沉铜、电镀、成型等关键环节，对精度和工艺控制要求极高。

钻孔与孔位精度

钻孔时需控制孔径精度和孔位偏差，钻头直径通常比半孔名义孔径小0.05-0.1mm以预留电镀增厚量。孔位偏差需≤±0.02mm，否则会导致半孔与对接结构错位，影响焊接装配。

沉铜与电镀工艺

沉铜需确保孔壁铜厚均匀（0.5-1μm），避免漏镀。电镀铜厚度需达20-30μm（比普通孔厚5μm），镀层均匀性偏差≤10%。高可靠性场景还需额外镀镍+金以提升耐腐蚀性。

半孔成型与毛刺控制

成型时需将金属化孔切半，易因PCB涨缩、钻孔精度等导致半孔大小偏差和毛刺。需采用双V字型走刀、增加导引孔等工艺优化，确保孔壁光滑无毛刺。

外层线路与图形转移

图形转移需确保线路分辨率达3mil，半孔区域易产生侧蚀，需采用阶梯式蚀刻参数模型控制侧蚀量在0.02mm以内。

阻焊与焊接可靠性

阻焊开窗需精确对准半孔金属部分，避免连锡短路。半孔设计需增强焊接可靠性，确保模块类PCB的稳定连接。
