PCB表面处理之镍钯金工艺

作者: 编辑: 来源: 发布日期: 2025.10.13
信息摘要:
镍钯金(ENEPIG)是一种通过化学沉积在PCB铜表面依次形成镍、钯、金多层镀层的表面处理工艺‌。其核心结构为:化学镍层(3~7μm)、化学…

镍钯金PCB

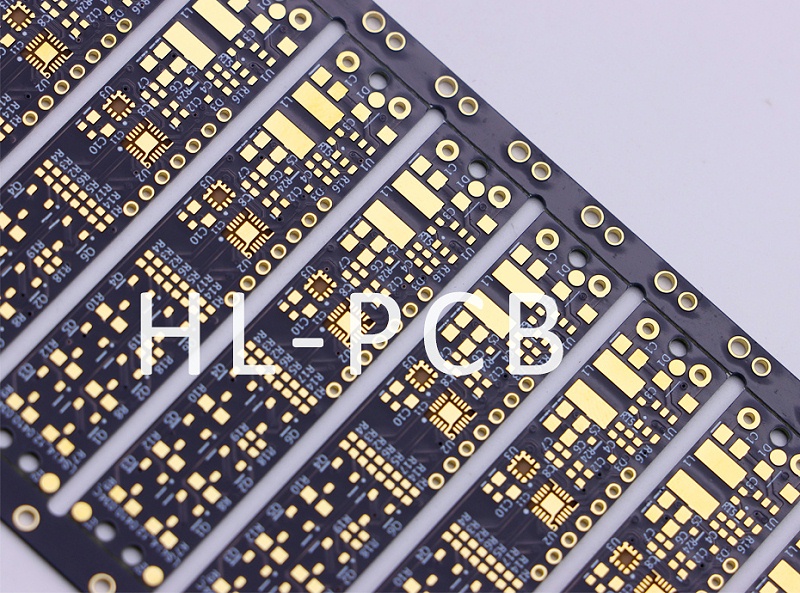

镍钯金(ENEPIG)是一种通过化学沉积在PCB铜表面依次形成镍、钯、金多层镀层的表面处理工艺‌。

其核心结构为:化学镍层(3~7μm)、化学钯层(0.05~0.2μm)和沉金层(0.02~0.1μm)。与传统的化学镍金(ENIG)相比,镍钯金通过增加钯层,有效避免了镍与金之间的置换反应,显著降低了“黑盘”缺陷风险‌。


工艺流程
预处理‌:包括除油、微蚀(如硫酸+过硫酸盐溶液)以清洁铜表面‌。
化学镍沉积‌:通过自催化反应在铜表面形成镍层,厚度通常为3~6μm‌。
化学钯沉积‌:钯层作为镍与金的屏障,厚度约0.1~0.5μm,防止镍腐蚀并增强焊接可靠性‌。
沉金‌:最终金层厚度较薄(0.05~0.1μm),确保可焊性和导电性‌。
后处理‌:清洗、烘干及外观检查‌。
核心优势
可靠性高‌:钯层阻隔镍金扩散,减少黑盘现象,提升焊接稳定性‌。
兼容性强‌:适用于高密度焊盘、打线接合(金线/铝线)及多次回流焊场景。
成本优化‌:金层厚度需求更低,节约贵金属成本‌。
应用场景

主要用于高端PCB领域,如HDI板、IC载板、柔性电路板(FPC)及对阻焊性要求严格的电子产品。


注意事项
工艺控制严格‌:需精确管理溶液浓度、温度及沉积时间‌。
钯资源限制‌:钯为稀缺金属,价格昂贵‌。

镍钯金工艺凭借其综合性能,正逐渐成为替代传统镀金和沉金的重要方案‌。
