在PCB制造领域，沉金与喷锡是两种应用广泛的表面处理工艺，二者的耐用性差异源于工艺原理与结构特性的本质区别，在耐环境侵蚀、机械磨损及导电稳定性等维度表现各异。

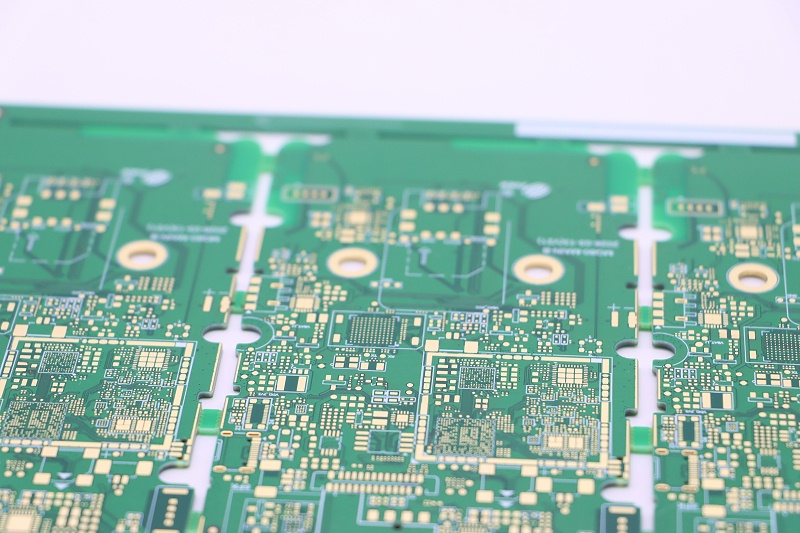

沉金工艺通过化学沉积在铜箔表面形成镍金复合层，金的化学惰性极强，镍层则能隔绝铜箔与金层，避免铜原子扩散，同时增强结合力。这种结构赋予沉金PCB出色的抗腐蚀能力，即便在高湿度、高盐雾的工业或户外环境中，也不易氧化、生锈，长期暴露后表面仍平整如初，导通性能几乎无衰减。在机械耐磨性上，镍层的高硬度形成“硬屏障”，能有效抵御插拔、摩擦等物理损耗，比如频繁使用的USB接口，采用沉金工艺后使用寿命可延长数倍。此外，金的稳定导电性确保了PCB长期使用中电阻无明显变化，尤其适合精密仪器、高频通信设备等对性能稳定性要求高的场景。

喷锡工艺则是通过热风整平在铜箔表面直接覆盖锡合金层，锡的化学活性高于金，且无中间屏障层，长期使用中易出现铜锡互溶，导致表面结构稳定性下降。在抗腐蚀方面，锡层虽能暂时保护铜箔，但易形成氧化膜，接触酸碱物质时还可能腐蚀剥落，一旦锡层出现裂缝，铜箔会快速被侵蚀。机械耐磨性上，锡层质地较软，易出现划痕、剥落，频繁插拔的接口磨损速度快，导电性能也会因氧化和铜锡互溶逐渐衰减，使用1-2年后可能出现焊点电阻增大、信号衰减等问题。

不过，喷锡工艺并非全无价值，在对耐用性要求较低、成本敏感的普通消费类电子产品中，仍能满足基本使用需求。
