精密PCB钻孔技术的两大核心工艺

作者: 编辑: 来源: 发布日期: 2026.04.03
信息摘要:
在电子设备向轻薄化、高性能快速演进的当下,载体空间利用率与信号传输效率已成为产业升级的核心掣肘。微小孔径与高密度互连工艺,作为精密钻孔技术的…

高精密PCB

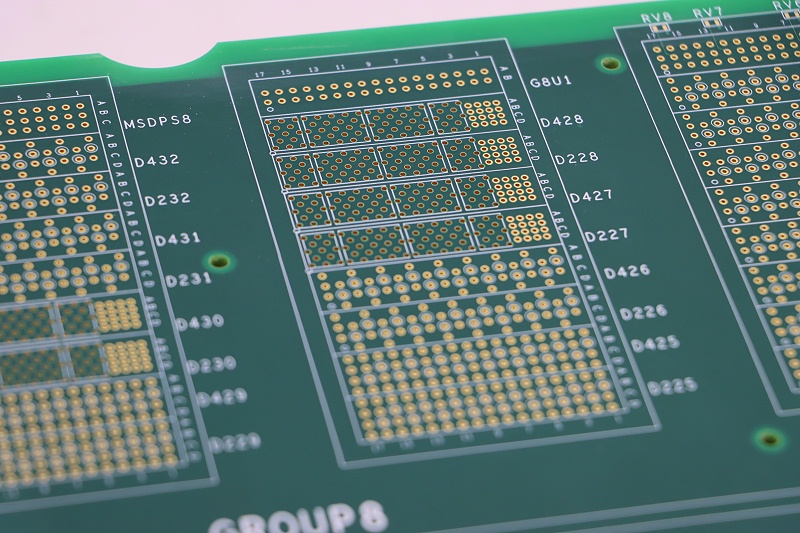

在电子设备向轻薄化、高性能快速演进的当下,载体空间利用率与信号传输效率已成为产业升级的核心掣肘。微小孔径与高密度互连工艺,作为精密钻孔技术的双核心,正以协同创新之势,为行业突破瓶颈提供关键支撑。


微小孔径工艺是破解空间难题的核心密钥。传统钻孔技术因孔径偏大,在有限载体上难以实现多层面高效连接,而微小孔径工艺通过全流程精细化管控,成功在载体上打造出兼具结构稳定性与导通可靠性的超小贯通孔。其核心在于材料特性与加工工艺的深度适配:从精准匹配载体材料物理属性的加工方案,到高精度专用钻孔工具的轨迹、转速参数设定,再到加工过程中温度、压力的动态调节,每一个环节都经过反复校准,最终实现的微小孔洞,既能最大程度降低对载体整体结构的影响,又能成为不同功能层之间稳定的连接通道,为设备在极小体积内承载更多功能奠定基础。

作为微小孔径工艺的进阶应用,高密度互连工艺则聚焦于提升信号传输的整体效能。它并非简单增加孔洞数量,而是以信号传输规律为依据,通过科学规划孔洞的密度与布局,构建起有序的内部互连网络。技术人员需精准计算孔洞间距、优化分布格局,有效规避密集连接可能引发的信号干扰与传输延迟问题,让每一个微小孔径都能在协同运作中发挥最大价值,大幅提升数据流转的速度与稳定性,为高速运算、实时通信等高性能场景提供可靠保障。
