PCB表面处理的核心目标是防护基板铜层、优化导电性与耐候性，确保后续应用的长期稳定性。选型前需明确三大核心前提：使用环境（如室内常温、户外湿热、工业腐蚀场景等）、使用寿命预期（短期临时、中期稳定、长期耐用）、成本预算（量产成本敏感型、高可靠性优先型），以此构建选型框架，避免过度选型或性价比失衡。

目前主流PCB表面处理工艺特性差异显著，具体解析如下：

热风整平：传统成熟工艺，通过熔融焊料浸镀+热风整平形成锡层，成本低廉、适合量产，表面平整度较好，适配多数常规环境。但耐腐蚀性中等，湿热环境下易氧化，使用寿命3-5年，更适用于室内常温、可靠性要求适中的项目。

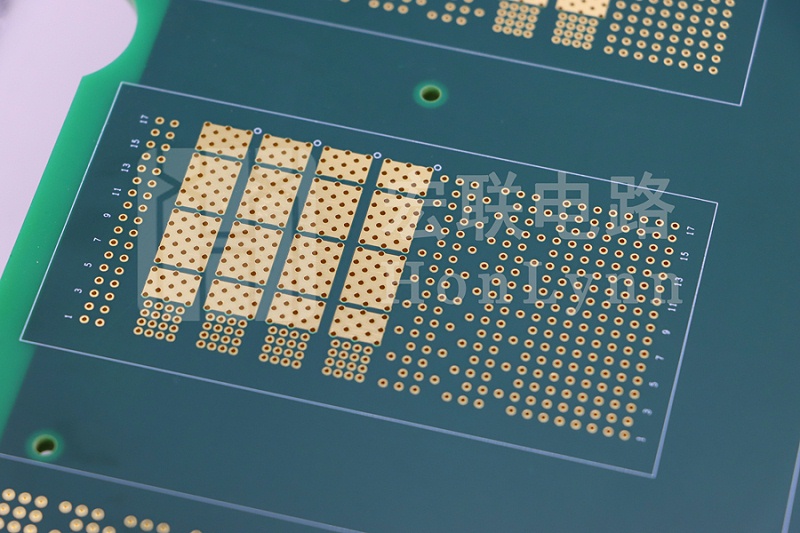

化学沉金：采用化学沉积法在铜层表面形成镍金双层结构，金层化学稳定性强，耐腐蚀性与导电性优异，使用寿命超10年，表面光滑平整，适配信号传输要求高的场景。但成本较高，金层厚度有限，强摩擦环境下需谨慎选择，多用于高端设备、户外长期使用或精密电子领域。

化学沉银：表面银层导电性优异，成本低于沉金，生产周期短。耐腐蚀性介于热风整平和沉金之间，干燥环境下稳定性好，但湿热或含硫环境中易氧化变色，使用寿命5-8年，适合导电性要求高、成本敏感且环境干燥的项目。

有机保焊剂：通过化学方法在铜层表面形成有机保护膜，成本极低、工艺简单，表面平整不影响电性能测试。但耐腐蚀性弱，仅适用于常温干燥环境，使用寿命2-3年，适合短期使用、一次性产品或成本严格控制的项目。

电镀硬金：通过电解沉积形成可控厚度的硬金层，耐腐蚀性与耐磨性远超化学沉金，使用寿命超15年。但成本高、工艺复杂，仅适用于高频设备、连接器接口等高磨损场景，常见于高端工业设备。
