                                                  PCB板布线的基本原则

PCB布线在PCB板中是非常重要的环节,了解PCB布线是初学者需要学的事情。在这篇文将分享 PCB 线路板及注意事项,希望对用户有所帮助。

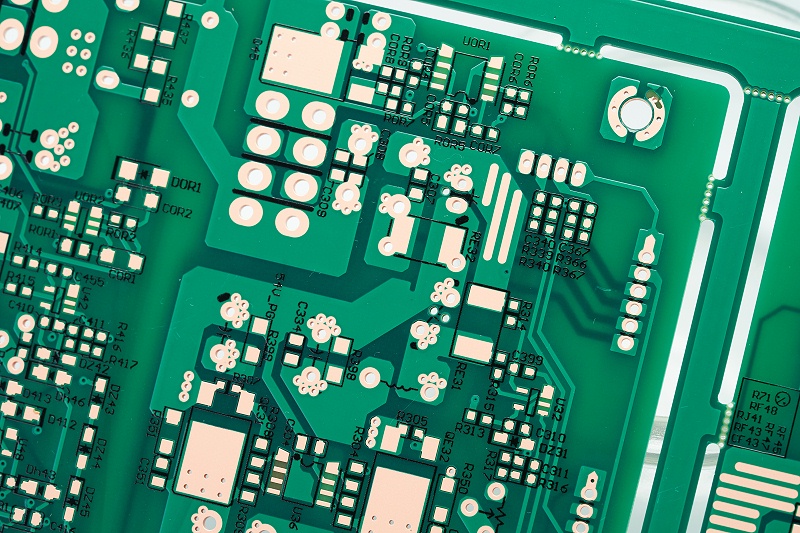

_DSC1445

PCB设计应遵循的规则:

1.控制走线方向

2.检查走线的开环和闭环

3.控制走线的长度

4.控制走线分支的长度

5.拐角设计

6.差分对走线

7.控制PCB导线的阻抗和走线终端匹配

8.设计接地保护走线

9.防止走线谐振

PCB布线原则如下:

1.输入输出端的导线应避免相邻平行,同时加上线间地线,以防止发生反馈 耦合

2.PCB导线的最小宽度由导线与绝缘基板间的粘附强度和 电流值决定。

3.PCB导线的最小间距由最坏情况下的线间绝缘电阻和 击穿电压决定。

4.PCB印制板导线拐弯处一般取圆弧形,也尽量避免大面积铜箔,因某些原因需要采用大面积铜箔时,也尽量采用栅格状。

以上是PCB设计布线的原则及规则。
