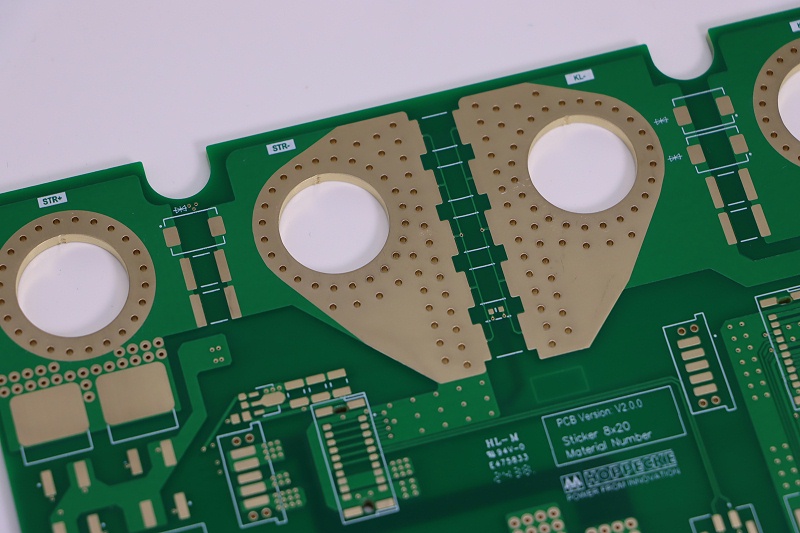

在现代电力电子系统中，大电流PCB板发挥着不可替代的作用。这类特殊设计的电路板与常规产品相比，最突出的特点是其卓越的电流承载能力。通过采用2-20盎司的厚铜箔设计，大幅提升了线路横截面积，有效降低电流密度和线路发热。依据行业标准，这种设计能确保在高温环境下仍保持稳定工作。

在散热设计方面，大电流PCB板采用创新解决方案。通过选用铝基板或添加陶瓷填料的复合材料，配合优化散热结构设计，如增加散热孔和扩大铜箔面积，构建高效的热量传导路径。这种设计能快速导出元器件产生的热量，避免因温度过高导致的性能衰减。

生产工艺上，厚铜箔压合和深孔电镀是两大关键技术难点。真空压合工艺确保铜箔与基板完美结合，而改进的电镀工艺则保证过孔内壁镀层均匀。这些技术进步使得大电流PCB板在新能源汽车充电系统、工业变频设备和光伏逆变器等大功率应用中展现出卓越性能。
