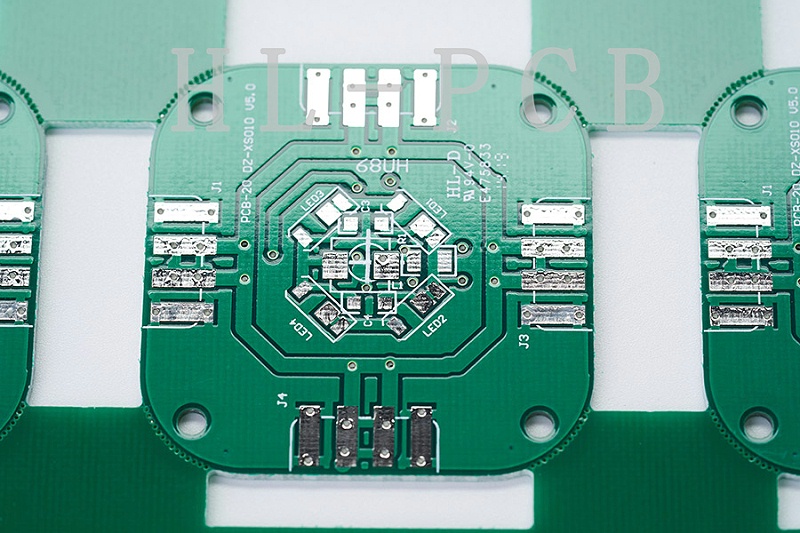

PCB线路板化学沉锡工艺中，附着力差会直接影响焊接可靠性和产品寿命。结合沉锡工艺特性及行业实践，其主要原因可归纳为以下几方面：

一、前处理工艺缺陷
表面清洁不彻底：PCB表面存在油污、氧化层或有机残留物时，会阻碍锡离子与基材的接触。例如，若清洗步骤未有效去除光刻胶残渣或手指印，沉锡层易出现局部剥离。

活化效果不足：沉锡前需通过预处理（如涂覆活化剂）提高表面反应性。若活化剂浓度不够或处理时间过短，PCB表面无法形成均匀的催化位点，导致锡层附着力下降。

二、沉锡工艺参数控制不当
电镀参数失衡：电流强度、沉积时间直接影响锡层的致密性。电流过大易导致锡层生长过快，形成疏松结构；时间不足则锡层与基材结合力弱。

电解液成分异常：锡离子浓度、pH值或温度波动可能破坏沉积反应平衡，引发锡层结晶粗大、孔隙率增加，降低附着力。

三、基材与工艺适配性问题
基板材质差异：部分高频板或复合基板（如CEM材料）表面活性较低，沉锡时易出现镀层结合力不足。例如，玻璃纤维基材与化学铜的结合力弱于树脂，可能间接影响后续沉锡层附着。

微蚀工艺缺陷：若预处理阶段微蚀不足，PCB表面粗糙度不够，机械锚定效应减弱；过度微蚀则可能暴露基材内部缺陷，导致锡层脱落。

四、设备与环境因素
沉锡槽维护不足：槽内杂质（如铜离子、有机污染物）积累会干扰沉积反应，导致锡层夹杂异物，降低附着力。

后处理工艺缺失：沉锡后未及时进行清洗或钝化处理，残留电解液可能引发界面腐蚀，破坏锡层与基材的结合界面。

五、其他潜在因素
工艺兼容性问题：若沉锡前经历等离子清洗等处理，需确保表面能与沉锡工艺匹配，否则可能因表面张力失衡导致镀层不均。
存储环境影响：PCB沉锡后长期暴露于高温高湿环境，锡层表面氧化可能间接影响二次焊接时的附着力表现。
解决沉锡附着力问题需从全流程优化入手，包括严格控制前处理清洁度、优化电镀参数、选用适配基材及加强过程质量监控。必要时可结合等离子活化等辅助工艺，提升表面反应活性，确保锡层与基材形成稳固的冶金结合。
