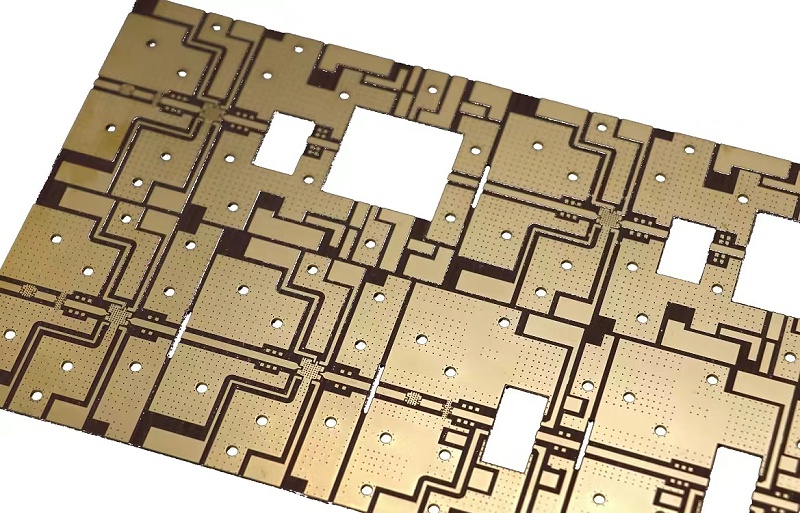

高频PCB线路板的制造工艺流程相较于普通PCB板更为复杂，需要特别关注信号完整性、电磁兼容性和高速传输等问题。

以下是高频PCB线路板的典型制造工艺流程：

1. 设计阶段
电路设计：使用专业的EDA软件（如Altium Designer、Cadence Allegro等）进行电路原理图设计。
布局与布线：在PCB设计软件中进行布局和布线，特别注意高频信号的走线规则，如差分对、地平面的连续性等。
仿真与验证：通过仿真工具（如ADS、HFSS等）对设计进行验证，确保信号完整性、阻抗匹配和电磁兼容性。
2. 材料选择
基材选择：选择适合高频应用的基材，如罗杰斯(Rogers)系列材料，具有低损耗因子和稳定的介电常数。
覆铜箔：选择高质量的覆铜箔，通常为无氧铜（OFC），以减少信号损失。
3. 制板工艺
内层制作：包括图形转移、蚀刻等步骤，形成内层电路图案。
层压：将内层板、介质层和覆铜箔通过高温高压压合，形成多层板结构。
钻孔：根据设计要求进行钻孔，包括盲孔、埋孔和通孔，用于层间连接和元器件安装。
电镀：在孔壁和外层铜面上进行电镀，确保良好的导电性和连接性。
4. 蚀刻工艺
图形转移：将设计好的电路图案转移到覆铜板上。
蚀刻：通过化学或激光蚀刻去除不需要的铜层，形成所需的电路图案。
剥膜：去除覆盖在蚀刻后电路上的保护膜。
5. 表面处理
OSP（有机保焊膜）：在铜表面形成一层有机保护膜，防止氧化，便于后续焊接。
沉金/沉银：在铜表面沉积一层金或银，提高导电性和抗氧化性能。
6. 阻焊与丝印
阻焊层制作：涂覆阻焊油墨，保护电路并防止短路。
丝印：印刷标识和标记，便于识别和焊接。
7. 成型与测试
成型：根据客户要求切割成所需形状，并进行边缘处理。
测试：通过飞针测试、AOI（自动光学检测）等手段进行全面测试，确保电路功能正常。
8. 包装与出货
包装：对成品PCB进行防静电包装，确保运输和存储过程中不受损坏。
出货：完成所有工序后，进行打包发货，交付给客户。
以上是高频PCB线路板的典型制造工艺流程，每个步骤都需要严格控制参数，以确保最终产品的高性能和可靠性。
