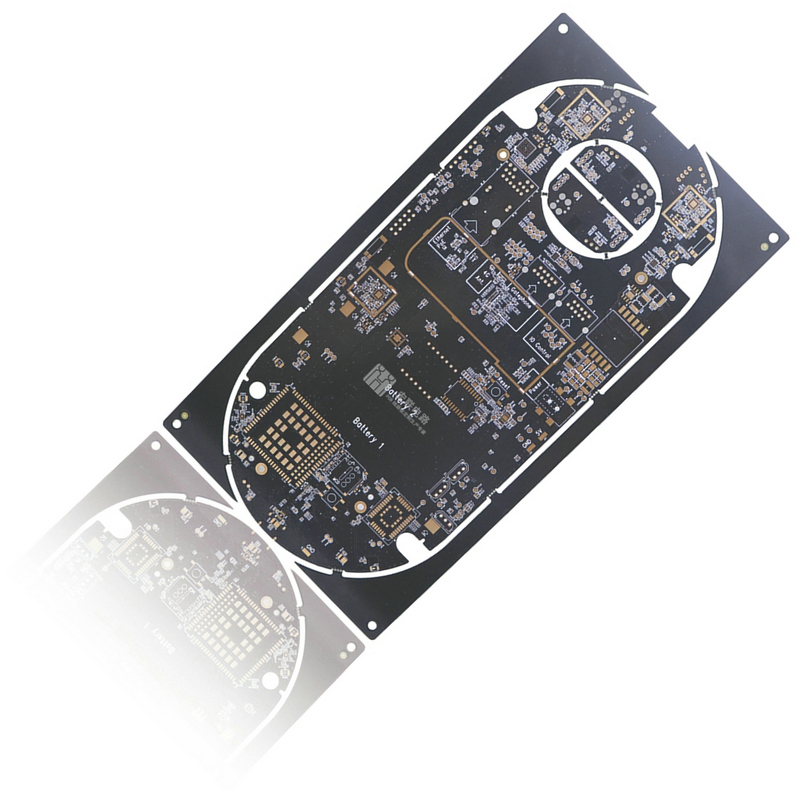

HDI线路板是一类高密度互连技术的电路板，广泛应用于通信设备、计算机、医疗设备等领域。HDI线路板按照其电路层的复杂性和层数的不同，可以分为一阶、二阶和三阶。以下是它们的划分依据：

一阶HDI线路板
制造工艺：一阶HDI线路板的制造工艺相对简单，成本较低。其主要特点包括压合与钻孔：一阶HDI板在制造过程中，通常压合一次后钻孔，然后在外面再压一次铜箔，最后进行镭射钻孔。这个过程中，压合次数少，工艺相对简单。

电路层数：一阶HDI板可能包含单面或双面的微孔制程，电路层数量相对较少。

应用领域：一阶HDI板广泛应用于智能手机、平板电脑、笔记本电脑等电子产品中，提供高速数据传输和稳定连接的能力。其高密度、高可靠性和高性能满足了现代电子产品对性能的要求。

二阶HDI线路板
制造工艺：二阶HDI线路板的制造工艺比一阶更复杂，成本也相应提高。其主要特点包括多次压合与钻孔：在压合一次后钻孔的基础上，二阶HDI板会再在外面压一次铜箔，并进行第二次镭射钻孔。这意味着二阶HDI板需要进行两次镭射钻孔，工艺难度和成本都高于一阶HDI板。

电路层数：二阶HDI板包含更多的电路层，能够处理更高的信号频率，因此在需要高性能的应用中更为常见。

细分类型：二阶HDI板还可以进一步细分为叠孔和分叉孔两种。叠孔指的是镭射孔是叠加起来的，工艺难度更高，成本也更高；而分叉孔的镭射孔不是叠在一起的，工艺难度相对较低。

三阶HDI线路板
制造工艺：三阶HDI线路板的制造工艺更加复杂，成本也更高。每增加一阶，就意味着镭射钻孔的次数增加一次，相应的工艺难度和成本也会增加。

电路层数：三阶HDI板包含了三个电路层，是目前最复杂的类型，它可以处理最高的信号频率和最大的数据传输速率。

应用领域：三阶HDI线路板通常用于需要最高性能的应用，如航空航天和军事设备。

总结
HDI线路板的一阶、二阶和三阶主要通过其制造工艺的复杂程度、激光钻孔的次数以及成本和应用领域的不同来区分。一阶和二阶HDI线路板的电路层较少，适合成本敏感和空间有限的应用；而三阶HDI线路板的电路层较多，适合需要高性能的应用。在选择HDI线路板时，需要根据具体的需求来决定使用哪种类型的HDI线路板。
