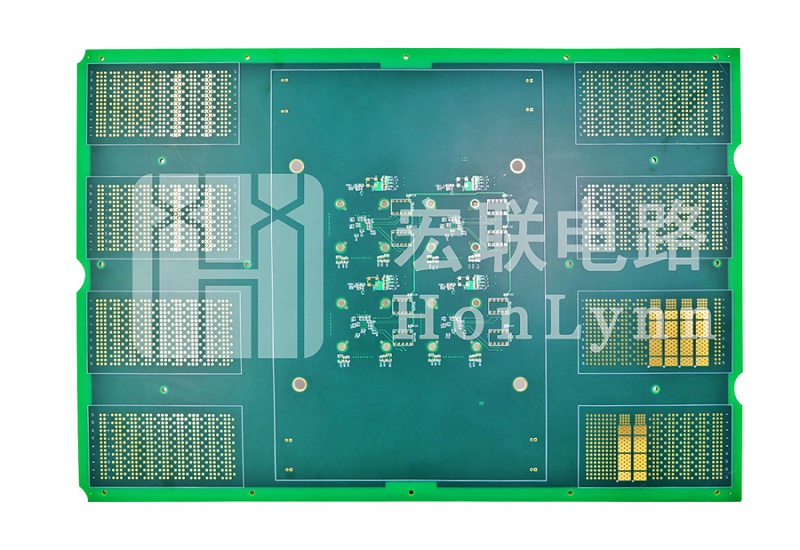

高精度HDI板的加工工艺较为复杂，主要包括以下几个步骤：

1. 设计电路板
线路排布：确定电路板上的线路走向和元器件的安装位置。
元器件安装方式：规划元器件的安装方式，确保信号传输的高效性和可靠性。
2. 制作电路板
线路印刷：通过照相阻蚀技术、机械刻蚀或激光印刷将导线线路印刷到电路板表面。
化学铜：在电路板表面沉积一层薄铜，为后续的镀铜提供基础。
镀铜：通过电镀设备在电路板上形成一层均匀的铜层，确保导电性能。
钻孔：使用特殊的钻孔机器在电路板上钻出微小的孔洞，用于连接不同层次。
盲孔和堆叠孔制备：盲孔和堆叠孔的制备需要特殊的孔洞铜层处理，以保证不同层次之间的正常连接。
镀金：在某些关键部位镀金，提高接触可靠性和抗氧化性能。
3. 元器件安装
焊接技术：使用通孔焊接或表面贴装焊接技术将元器件固定在电路板上。
焊接质量检查：确保焊接点的可靠性和美观性。
4. 测试和调试
飞针测试：使用飞针测试仪对电路板进行电气测试，检测短路、断路等问题。

电气测试：进行功能测试，确保电路板的各项性能指标符合设计要求。

高精度HDI板加工注意事项
1、材料选择
高性能材料：选择适合高密度互连的高性能材料，如PTFE、PPO、PI等，这些材料具有良好的电气性能和机械强度。
材料兼容性：确保所选材料在加工过程中具有良好的兼容性，避免因材料不匹配导致的问题。
2、层间连接
盲孔和埋孔技术：高精度HDI板的层间连接主要依赖盲孔和埋孔技术，需要高精度设备和严格的工艺控制。
对位精度：在多层板的压合过程中，确保各层之间的对位精度，避免错位导致的连接不良。
3、盲孔制作
钻孔精度：使用高精度钻孔设备，确保盲孔的直径和深度符合设计要求。
界面活化：在钻孔后进行界面活化处理，提高孔壁的镀铜效果，确保孔内的导电性能。
4、线路宽度和间距控制
精细控制：随着线路越来越细，对位置、厚度、弯曲角度等的控制更加严格，确保线路的可靠性和信号传输质量。
蚀刻精度：在蚀刻过程中，确保光刻胶的均匀涂布和精确曝光，避免线条不规则或断线现象。
5、表面处理
镀金层：在关键部位镀金，提高接触可靠性和抗氧化性能。
表面平整度：确保电路板表面的平整度，避免因表面不平导致的焊接不良或接触不良。
6、测试和调试
全面测试：进行全面的电气测试和功能测试，确保电路板的各项性能指标符合设计要求。

故障排查：及时发现并排除测试中发现的问题，确保电路板的可靠性和稳定性。

通过以上步骤和注意事项，可以有效地提高高精度HDI板的加工质量和可靠性，使其在各个领域得到更广泛的应用。
