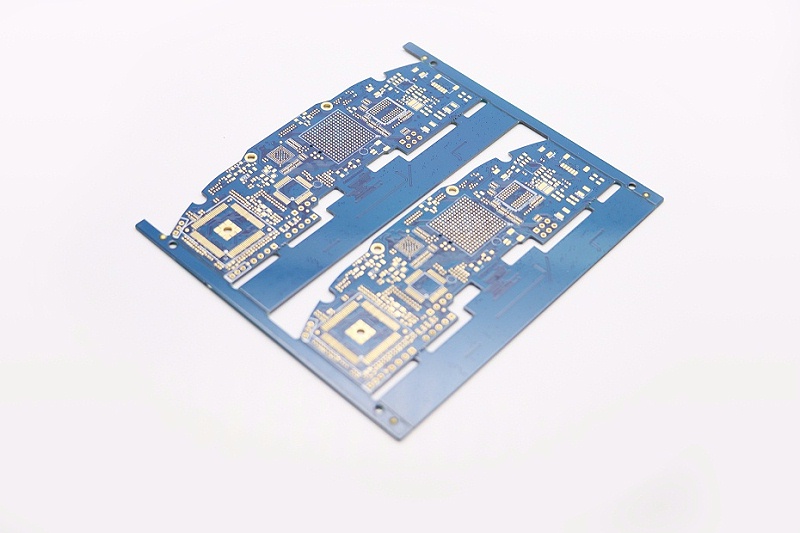

HDI板即高密度互连板，是PCB行业在20世纪末发展起来的新技术。随着电子产品不断朝着小型化、高性能化发展，传统PCB板的布线密度和信号传输性能已无法满足需求，HDI板应运而生。HDI高阶板在普通HDI板的基础上，具有更高的布线密度和更复杂的结构，微盲埋孔技术是实现这些特性的关键。

一、微盲孔技术原理
（一）定义与作用
微盲孔是将PCB内层走线与PCB表层走线相连的过孔类型，此孔不穿透整个板子。

信号传输优化：在HDI高阶板中，微盲孔通过提供更短的连接路径，有助于减少信号在传输过程中的延迟和失真，这对于高速数字电路和射频电路尤其重要。信号在传输过程中，路径越短，受到的干扰和衰减就越小，能有效提高信号传输的质量和速度。例如在一些高速处理器的PCB设计中，使用微盲孔技术可以使信号传输延迟降低，提高处理器的性能。

减少电磁干扰：由于微盲孔不贯穿整个PCB，相比于通孔，它们更能减少层与层之间的电磁干扰，这对于维护信号完整性在高频应用中至关重要。在多层HDI高阶板中，各层之间的信号容易相互干扰，微盲孔的局部连接特性可以有效隔离不同层的信号，避免干扰的产生。

（二）制造工艺
激光钻孔：这是制造微盲孔最常用的方法。
原理：利用高能量密度的激光束聚焦在PCB板材上，瞬间将板材上需要钻孔的区域熔化或气化，从而形成微孔。激光钻孔具有精度高、孔径小、可重复性好等优点。例如在一些精细的手机电路板制造中，可以钻出直径非常小的微盲孔，满足高密度布线的需求。
工艺过程：首先需要确定钻孔的位置和孔径大小等参数，然后将PCB板材固定在激光钻孔设备的工作台上，启动激光设备按照设定的参数进行钻孔操作。在钻孔过程中，需要精确控制激光的能量、脉冲频率等参数，以确保钻出的微盲孔质量符合要求。
等离子蚀孔：
原理：等离子体是一种由离子、电子和中性粒子组成的物质状态，具有高能量。在等离子蚀孔过程中，利用等离子体与PCB板材表面的化学反应，蚀刻出微盲孔。这种方法可以在不产生大量热量的情况下进行加工，对板材的热影响较小。

工艺过程：将PCB板材置于等离子体发生设备的反应室内，通入特定的气体（如氧气、氟气等），通过射频等方式激发气体形成等离子体。等离子体与板材表面的材料发生化学反应，逐渐蚀刻出所需的微盲孔。

二、微埋孔技术原理
（一）定义与作用
微埋孔指连接内层到内层的金属化孔。

提高布线密度：在HDI高阶板中，微埋孔允许在内部层之间进行连接，避免了使用通孔占用过多的空间，从而提高了布线密度。例如在一些复杂的多层电路板设计中，通过合理布置微埋孔，可以在有限的板层空间内实现更多的线路连接。
优化电路布局：有助于实现更灵活的电路布局设计。因为可以根据电路功能的需要，在内层之间建立特定的连接关系，使电路设计更加紧凑、合理。
（二）制造工艺
激光钻孔结合化学镀铜：
原理：首先通过激光钻孔形成微埋孔的雏形，然后利用化学镀铜的方法在孔壁上沉积一层铜，使微埋孔实现金属化。激光钻孔可以精确控制孔的位置和形状，而化学镀铜则可以在孔壁上形成均匀的导电层。
工艺过程：先用激光钻出微埋孔，然后对板材进行清洗、活化等预处理，再将板材放入化学镀铜溶液中，通过化学反应在孔壁上沉积铜。
机械钻孔后化学镀铜：
原理：对于一些较大直径的微埋孔，可以采用机械钻孔的方式先形成孔，然后再进行化学镀铜使其金属化。机械钻孔效率相对较高，但精度可能不如激光钻孔。

工艺过程：使用机械钻头在PCB板材上钻出微埋孔，之后对孔壁进行处理，如去毛刺、清洗等，再进行化学镀铜操作。

综上所述，HDI高阶板的微盲埋孔技术通过特殊的制造工艺，实现了高密度的电路连接，减少了信号传输的干扰和延迟，提高了电路板的整体性能，从而满足现代电子设备对于小型化、高性能化的需求。
