注意PCB线路板有一种隐患叫“黑焊”

作者: 宏联电路 编辑: 宏联电路 来源: 发布日期: 2022.02.24
信息摘要:
深圳市宏联电路有限公司,主营样板快板、中小批量、大批量,是一家拥有先进设备,全套体系认证的线路板工厂,pcb厂家,电路板生产厂家就找宏联电路…

注意PCB线路板有一种隐患黑焊

PCB电路板 有一个隐患叫 “黑盘”,它是 线路板厂家 在做化学镍金表面处理产生的。这个隐患一般在产品到客户手里才产生成批的失效, PCB“黑盘”会给焊点的可靠性带来灾难性影响,造成电子产品的质量事故,重则给企业带来巨 额损失。而国内电子产品企业PCB线路板 “黑盘”质量事故却屡见不鲜!PCB”黑焊“的事故为何频频发生?今天电路板厂家 就带大家剖析一下里面的门道,帮助大家怎样避免”黑焊“产生。

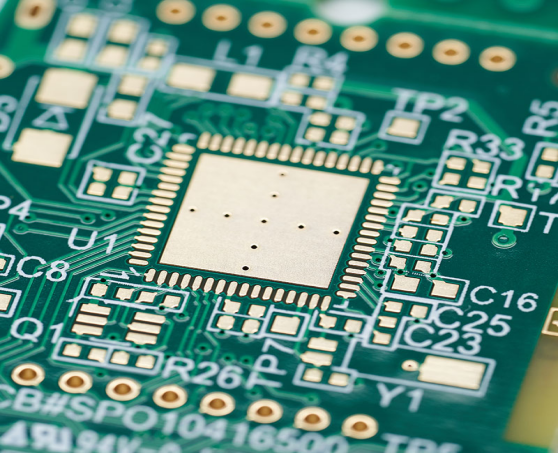

                                     PCB线路板

          PCB线路板是电子工业的基底部分,几乎所有的电子设备,小到日常生活 中随处可见的电子手表、计算器,大到计算机、通讯电子设备、飞机、雷达等,只要有 集成电路等电子元器件的电气互连,就必然会使用PCB线路板  那么 PCB线路板 为什么会出现 ”黑盘“?简单来说就是镀金太厚了,使镍产生氧化腐蚀   形成黑化的焊盘。它会使焊盘焊接不良。这个是在有大量密集的小焊盘icon器件,如BGA,QFP,SOP封装器件时,特别会形成黑盘。

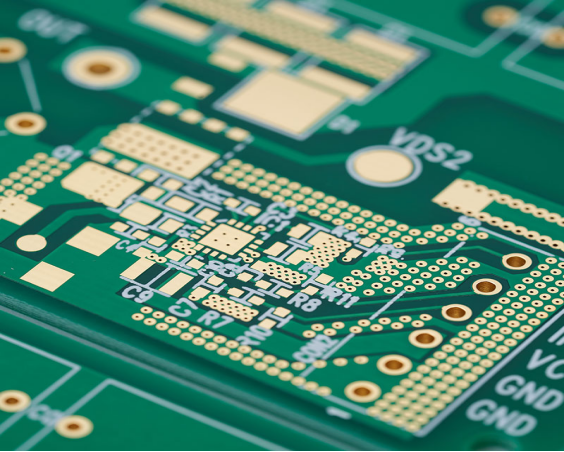

                       PCB电路板 (2)

因为小焊盘相比于大焊盘,单位面积的沉金时间短。小焊盘沉金己满足厚度了,大焊盘还没满足。那还需要加长沉金时间。这样等大焊盘沉金够时,小焊盘的金就有点过厚了。金过厚,下面的镍被氧化机率就大了。 所以客户要求PCB线路板厂家 做化学镍金表面处理时,对于有密集形小焊盘元件 时,而PCB线路板厂家 便会告知客户不适合。有时会采用在密集小焊盘区域用OSPicon工艺,其它区域用镍金工艺的形式规避黑盘的产生。

                                   1645684650(1)

宏联电路

         深圳市宏联电路有限公司,月产能25w平方英尺、 有特种板(铜基板,陶瓷板,高频板等)生产、高精密板供应,有PCB线路板 中小批量需求的客户,欢迎您在线咨询!
