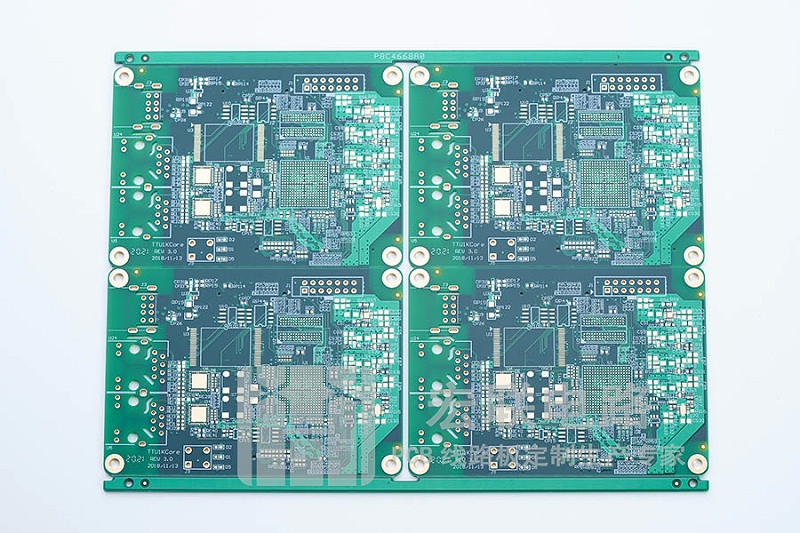

高层阻抗板

设计高多层板PCB线路板是一个复杂且耗时的过程，需要综合运用电路设计、制版工艺、焊接技术以及测试方法等多种技能。以下是PCB高多层线路板设计步骤和注意事项：


1、 设计目标与需求定义
在启动设计前，需明确目标与功能需求，如电路布局、元器件选择、信号完整性和电磁兼容性等。

2、 原理图设计及布线规划
将电路功能模块化，考虑信号传输路径、电源与地线连接及阻抗匹配等问题。

3、PCB布局设计
按功能与性能要求放置元件，考虑元件间的相互干扰、热效应及机械应力等因素。

4、PCB制版与印刷
在PCB上涂保护层以防铜箔腐蚀与短路，完成PCB制版与印刷。

5、PCB钻孔与焊接
根据设计钻孔，在PCB上焊接电子元器件。

6、测试与验证
进行电气测试、功能测试及环境适应性测试，确保PCB线路板满足设计要求与性能指标。

 7、PCB设计软件选择
选择适合的PCB设计软件，如Altium Designer、Mentor Pads或Cadence Allegro等。

 8、 学习与实践
学习使用选定的PCB设计软件，并通过实践提升设计技能。

总之，设计 高多层板PCB线路板需要系统学习与实践。遵循以上步骤，不断优化设计，可满足高性能电子设备需求。
