PCB拼板中阴阳板详解

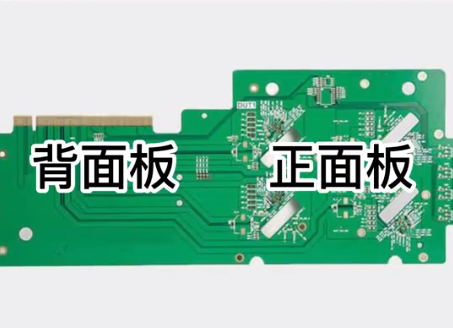

阴阳板又称鸳鸯板， PCB的拼板指的是将多个 PCB 板连接在一起，形成一个整体。而阴阳板是拼板的一种方式，一般阴阳板有两种类型，第一种类型是正反面颠倒的阴阳板，也就是正面板与反面板呈现在拼板的同一面上；如图所示

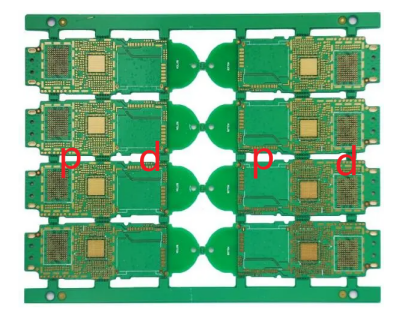

另一种类型则是所有的拼板都同一面但左右颠倒的阴阳板， 比如说pdpd的排板。如图所示，pdpd排版只是一种格式，可以是abab排版都可以，都是这个布局，pdpd不是专业术语。

采用阴阳板拼板的方式有哪些优缺点？
优点：
1、可以充分利用SMT长线的优势以达到更大的打件效率，若是采用阴阳板拼板，换线只需要换一次，若是没有采用阴阳板拼板，换线需要换两次；
2、有了正、反面颠倒的阴阳拼板出现让同一面的板子可以同时出现不同零件达到更大的打件效率
3、提高生产线的效率
4、可以节省空板浪费的空间提高拼板的使用效率，降低成本
5、保持残铜率平衡
缺点：
1、大/重零件，不合适
    板子有一些大的或重的零件采用阴阳板拼板，就不太合适，如果大的或重的零件在电路板两面都有，在回流焊过炉的时候，有可能会掉件。
2、温度敏感的元器件，不合适
    元器件它对于这个温度比较敏感，我们有可能把它放到第二面生产，不会放到第一面生产，那如果是做成阴阳板它两面都要受热，那所以的话也是不利的。
3、有穿板的零件，不合适
    有一些电路板上有穿板的零件或带插脚的零件，不利于印刷，也是不合适的。

    总结来说，采用阴阳板的方式，可以提升效率，减少换线的时间，加快出成品的效率。是否作为阴阳板拼板的方式的时候，我们要考虑这些元器件，是否有大零件，是否有穿板的零件，是否有温度敏感的元气件，以上3个条件就限制了我们能否做阴阳板。
