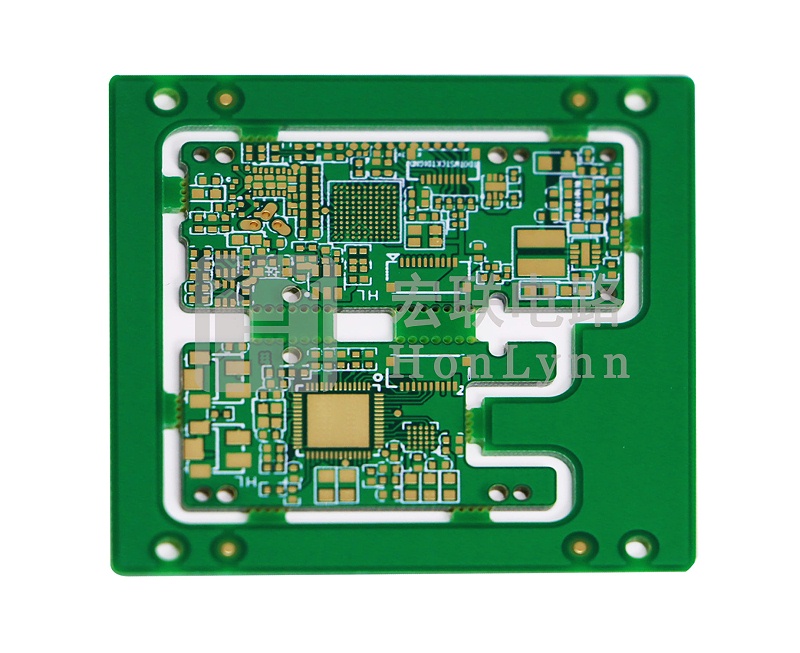

在现代电子制造中，PCB的复杂性和精细度不断提高。为了适应这种趋势，盲孔和埋孔技术被广泛应用。这两种技术不仅提高了PCB的空间利用率，还改善了信号传输质量和机械强度。然而，盲孔和埋孔的电镀工艺具有一定的挑战性，需要精确的钻孔定位、多层板的对准以及孔壁的金属化处理。

盲孔的电镀工艺
定义与特点
盲孔（Blind Via Hole）是指从PCB的顶层或底层开始，仅穿透到部分内部层的过孔，而不穿透整个板子。盲孔分为从顶层进入的顶层盲孔和从底层进入的底层盲孔。

工艺流程
钻孔：首先，使用激光或机械钻头在PCB的顶层或底层钻出所需的盲孔。
清洗：钻孔后，必须彻底清洗孔壁，去除任何残留的钻屑或污染物。
化学沉铜：通过化学沉积的方法在孔壁上形成一层薄薄的铜膜，这一步骤对于后续的电镀过程至关重要。
电镀：在化学沉铜的基础上，通过电解沉积的方法在孔壁上沉积更多的铜，直到达到所需的厚度。

图形转移与蚀刻：在完成电镀后，进行图形转移和蚀刻，以形成最终的电路图案。

埋孔的电镀工艺
定义与特点
埋孔（Buried Via Hole）是指那些既不在PCB表面出现，也不穿透到另一面的过孔，它们只存在于PCB的内部层之间，用于内部层的连接，从外部不可见。

工艺流程
钻孔：与盲孔类似，使用激光或机械钻头在PCB的内部层钻出所需的埋孔。
清洗：同样，钻孔后需要彻底清洗孔壁，去除任何残留的钻屑或污染物。
化学沉铜：通过化学沉积的方法在孔壁上形成一层薄薄的铜膜。
电镀：在化学沉铜的基础上，通过电解沉积的方法在孔壁上沉积更多的铜，直到达到所需的厚度。
层压：在完成电镀后，将带有埋孔的内层与其他层一起进行层压，形成完整的PCB结构。
图形转移与蚀刻：在完成层压后，进行图形转移和蚀刻，以形成最终的电路图案。

盲孔和埋孔的电镀工艺在现代 PCB制造中起着至关重要的作用。尽管这些工艺具有一定的复杂性，但通过精确的控制和先进的技术，可以有效地提高PCB的性能和可靠性。随着电子产品的不断发展，盲孔和埋孔技术的应用将会越来越广泛。
