PCB快速打样流程是一个涉及到多个步骤的过程，主要包括设计、制版、印制和组装等环节。在每个环节都严格把控，以确保最终产品的质量和性能。以下是根据搜索结果整理的PCB快速打样流程：

一、设计阶段

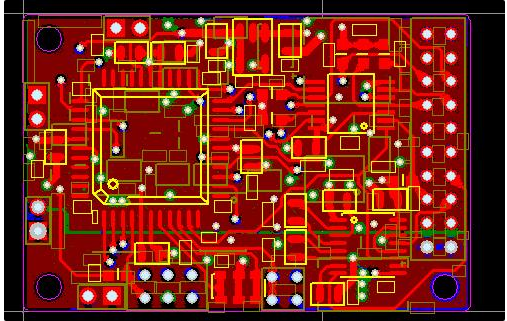

在设计阶段，设计师需要通过CAD软件将电路图设计出来，并确定PCB板的尺寸和层数。这个阶段的工作对后续的打样过程至关重要，因为它决定了PCB板的基本结构和功能。

二、制板阶段
制板阶段是根据设计要求，制作出对应的铜箔板。在这个阶段，需要确保铜箔板的精度和质量，以满足设计的需求。

三、印制阶段

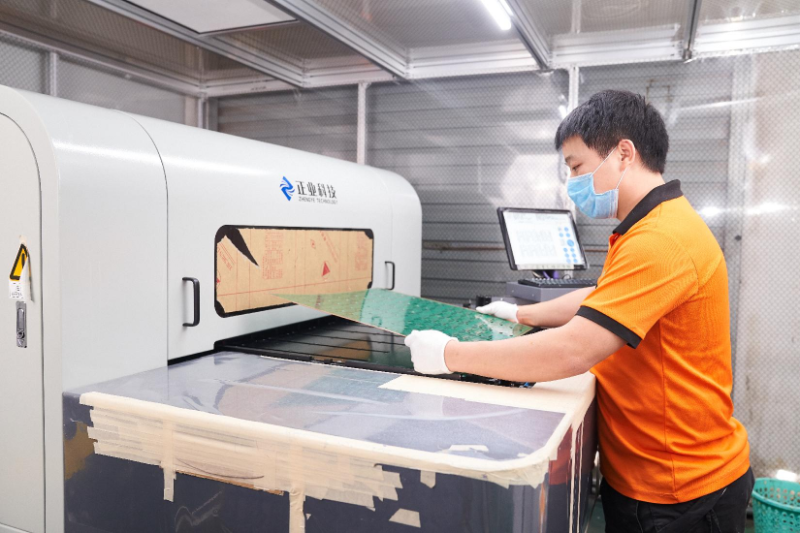

印制阶段是将设计好的电路图印制在铜箔板上。这通常涉及到化学方法和精密设备，以确保线路图案的准确性和完整性。

四、组装阶段
组装阶段是将印制好的电路板安装上元件。这个阶段的工作需要高度的精确度和细致的操作，以确保元件能够正确无误地安装到位。

五、检查和测试阶段

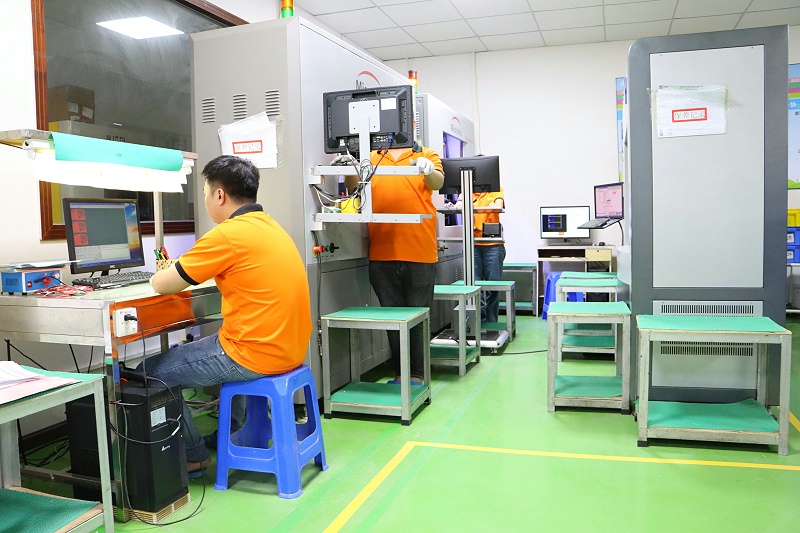

完成上述步骤后，需要对PCB电路板进行严格的检查和测试，以确保其质量和稳定性2。这包括物理边框的制作、元件和网络的引入和布局、PCB设计布线和完善以及检查核对网络等工作。

六、注意事项
在PCB打样过程中，有一些注意事项需要特别关注。例如，PCB板厂通常会将“8”字形的孔设计成槽孔（环形孔），以避免钻头断裂。此外，最小机械钻孔孔径为0.25mm，最小槽孔孔径也为0.25mm。激光钻孔的孔径一般为4mil（0.1mm）-8mil（0.2mm），适用于非常密集的板子。

七、选择可靠的PCB厂家
选择一个可靠的PCB厂家是保证打样质量的关键。在选择PCB厂家时，可以考虑其产品质量、生产能力以及是否有相关的认证。

综上所述，选择一个经验丰富的PCB厂家也是确保打样成功的重要因素。 宏联电路是国内知名的PCB快速打样厂家之一，工厂位于深圳沙井，拥有先进的生产设备和技术，能快速打样多种类型的高精度、高压、高频和加工难度较大的电路板。公司专注于为各类工业、商业、医疗等领域提供高品质、快速交期的电路板制造服务。此外，宏联电路拥有百余名技术精湛的工程师，公司资质齐备，通过了UL、ISO9001、ISO14001、ISO/TS16949、军工、CQC等一系列资质认证，是国家级高新技术企业、专精特新企业和两化融合管理企业，确保产品高品质和可靠性。
