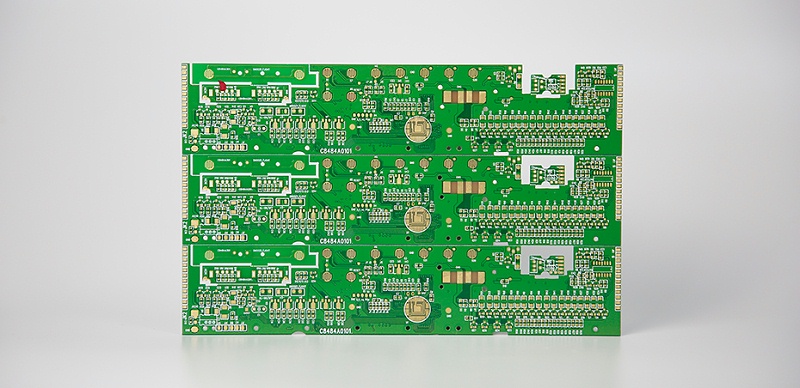

HDI盲埋孔线路板，也称为高密度互连（HDI）板，是一种具有高密度布线和微小孔径的电路板。这种电路板的特点在于其使用了盲孔和埋孔技术，通过这些技术可以在有限的空间内实现更多的布线层，从而提高电路板的密度和性能。

盲孔和埋孔的区别
盲孔是指在PCB板子顶层或底层其中的一层看得到的孔，也就是只钻到某一层，而不钻透所有层。埋孔则是做在内层过孔，该孔之上、下两面都在板子的内部层，也就是埋在板子内部的孔。

高多层HDI盲埋孔线路板的特点
高多层HDI盲埋孔线路板的主要特点包括高密度、高精度、优良的热性能和电性能。由于采用了盲埋孔技术，这种电路板的密度可以达到每平方英寸1000个通孔，精度可以达到微米级别。此外，这种电路板还具有优良的热性能和电性能，可以在高温环境下稳定工作，同时有效防止电磁干扰。

PCB应用领域
高多层HDI盲埋孔线路板广泛应用于通信设备、计算机设备、消费电子产品等领域。由于其优越的性能和广泛的应用，这种电路板已经成为电子制造业的重要技术之一。

PCB制作流程
HDI盲埋孔PCB的制作流程包括选择通孔、标注盲孔钻带的坐标、制作盲孔等步骤。在制作过程中，需要使用专业的设备和特殊工艺，而且制作工序繁多，时效较长，成本较高。

综上所述，高多层HDI盲埋孔线路板是一种具有高密度布线和微小孔径的 电路板，主要特点是高密度、高精度、优良的热性能和电性能。这种电路板广泛应用于通信、计算机和消费电子等领域，其制作流程复杂，需要专业的设备和工艺。
