埋盲孔汽车PCB

埋盲孔多层PCB线路板的加工是一个复杂的过程，涉及多个步骤和技术。以下是根据给定搜索结果概述的埋盲孔多层PCB线路板加工的基本流程：

一. PCB加工能力的评估

激光钻机

在开始加工之前，需要评估工厂对于盲埋孔板的加工能力。例如，如果工厂没有激光钻机，那么就不能处理交叉的盲孔。

二. PCB材料准备
选择合适的基材和厚度，以及所需的表面处理和油墨颜色。同时，需要确定铜厚和阻焊颜色等其他工艺要求。

三. PCB设计图纸
提供准确的图纸资料，包括工艺要求、数量等信息。设计时需要注意分孔图和钻咀表的一致性，以及孔与层的关系说明。

四. PCB制作流程：
1、 开料：根据设计图纸，进行开料以得到需要的尺寸。

2、钻孔：进行钻孔操作，包括增加钻四角辅助对位的孔。

3、 孔化板镀：对钻过的孔进行化学镀铜或其他金属。

4、内光成像：使用菲林进行对位，确保盲孔和埋孔的正确位置。

5、电镀孔：进行电镀，只镀铜而不镀锡，根据工程计算的电镀面积进行电镀。

6、 图镀铅锡：进行镀铜后的退膜、打磨、再次电镀以及镀铅锡等操作。

7、 层压：进行层压操作，完成整个板的成型。

8、蚀刻：进行外层蚀刻和内层蚀刻，形成最终的电路图案。

9、AOI检查：使用自动光学检查设备检测电路板上的缺陷。

10、 黑化：进行黑化处理，提高板的耐腐蚀性。

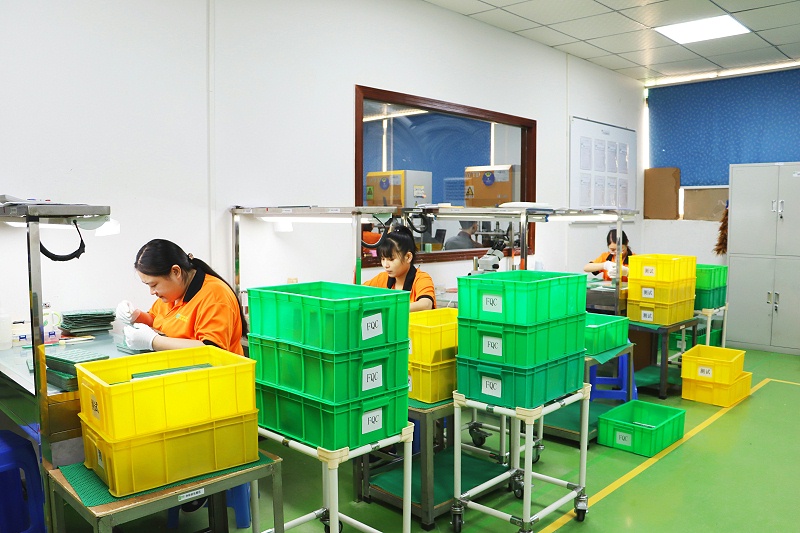

五. PCB成品检验

在生产过程中和生产完成后，进行严格的成品检验，确保产品的质量和性能符合要求。

以上流程是一个大致的框架，具体的细节可能会根据不同的工厂和设计要求有所不同。埋盲孔多层PCB线路板的加工流程要求高度的工艺精度和技术水平，因此选择专业的 PCB生产厂家非常重要。
