多层板PCB布线策略与技术是电子设计领域中的关键环节，对于提高电路板的性能、稳定性和可靠性至关重要。在多层板PCB布线过程中，需要综合考虑布线密度、信号完整性、电磁兼容性等多个因素，以实现最优的设计效果。

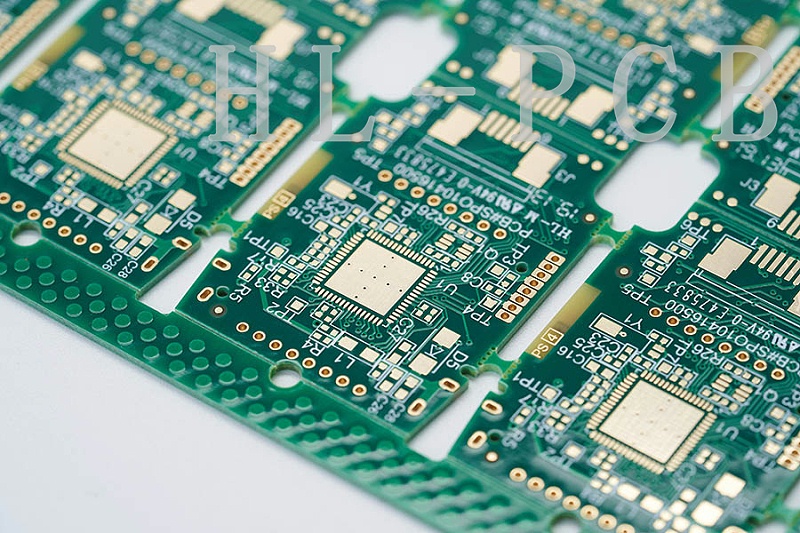

以下为Pcb多层板布线要点：

一. 布线规则

在进行多层板PCB布线时，需要遵循一定的规则以确保电路板的性能和可靠性。以下是根据搜索结果整理的布线规则：

1、尽量让3点以上的连线依次通过各点，线长尽量短，这样有利于测试和减少线路的电阻。
2、不同层之间的线应尽量避免平行，以免形成实际的电容，因为电容可能会引起信号干扰。
3、引脚之间应尽量不要放线，特别是集成电路引脚之间和周围，以免影响信号传输和增加干扰。
4、布线应尽量是直线，或45度折线，避免产生电磁辐射。
5、线与线之间应尽量整齐，尽量让铺地多义线连在一起，增大接地面积，以降低干扰和提高接地效率。
6、元件的排放应注意要均匀，以便安装、插件、焊接操作，同时要考虑到文字排放在当前字符层的位置，避免被遮挡。
7、功能块元件应尽量放在一起，而斑马条等LCD附近元件不能靠之太近，以减少信号间的相互影响。

二. 布线技巧

除了遵循上述规则外，还有一些具体的布线技巧可以帮助设计者优化多层板的布局：

1、选择合适的层数和尺寸：在PCBLayout阶段，合理的选择一定层数的线路板尺寸，能充分利用中间层来设置屏蔽，更好地实现就近接地，并有效地降低寄生电感和缩短信号的传输长度，同时还能大幅度地降低信号的交叉干扰等，所有这些方法都对高频电路的可靠性有利。
2、电源和地线的布线：电源线、地线、电路板走线对高频信号应保持低阻抗。因此，电路板走线要短而粗，线条要均匀。电源线、地线及导线在电路板上的排列要恰当，做到短而直，以减小信号线与回线之间所形成的环路面积。
3、模拟信号和数字信号的布线：模拟信号输入线、参考电压端要尽量远离数字电路信号线，以减少干扰。

4、高频电路的布线：高频电路布线的引线最好采用全直线，需要转折时，可用45度折线或者圆弧转折。这种要求在低频电路中仅仅用于提高铜箔的固着强度，而在高频电路中，满足这一要求却可以减少高频信号对外的发射和相互间的耦合。

三. 注意事项

在进行多层板PCB布线时还需要注意以下几点：

1、避免使用过细的布线：如果板卡中有多个AD转换芯片，要尽量将几个ADC放在一起模拟地数字地在ADC下方单点连接。
2、合理的层叠设计：叠层设计时，根据实际情况决定层数。多层板可以提供完整的地平面，另外可以提供更多的信号层，方便走线。
3、避免悬浮的地平面或电源平面：在多层板布局时，因为电源和地层在内层，要注意不要有悬浮的地平面或电源平面。

4、设置布线约束条件：为了减少层间信号的电磁干扰，相邻布线层的信号线走向应取垂直方向。

综上所述，在进行多层板PCB厂家在布线时，需要综合考虑电路的需求、布线规则和设计技巧，并注意布线的具体实施细节。
