在设计pcb电路板时pcb厂商最常见的三种钻孔是怎么设计的呢，pcb常见的三钟钻孔设计分为三大要点"孔类型""孔属性""孔之间的间矩";下面让我们一起来学习关于pcb常见的三种钻孔是怎么设计的吧！

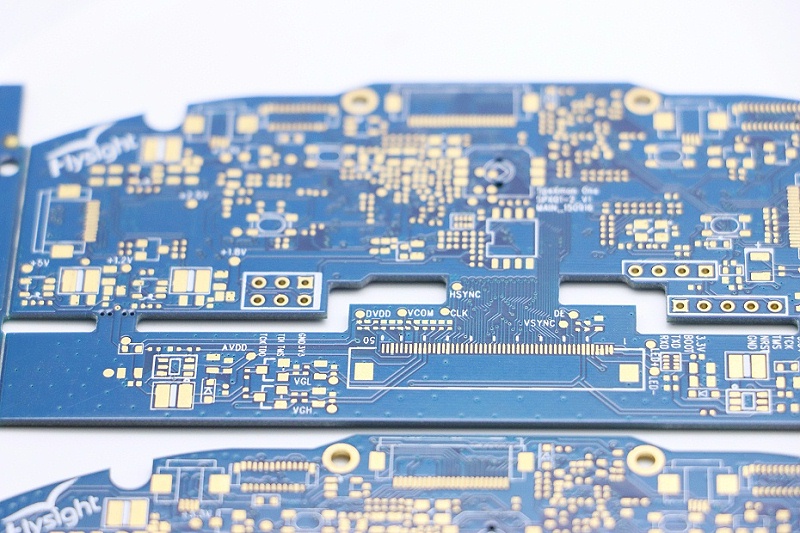

1：孔的类型分为：过孔（Vai）、插件孔（Pad孔）、无铜安装孔（Npth）过孔（via）：只是起电气导通作用不用插器件焊接，其表面可以做开窗（焊盘裸露）、盖油或者塞油。插件孔（Pad孔）：需要插器件焊接的引脚孔，焊盘表面必须裸露出来。无铜安装孔（Npth）:螺丝孔或器件塑料固定脚，没有电气性能，起定位固定作用。
2：孔属性，板厂孔定义有两种属性，金属和非金属。金属孔多数是器件引脚孔，部分是金属螺丝孔，上下能电气导通。非金属孔就是孔内壁没有铜上下不导通的孔，也称为安装孔。金属孔与非金属孔的属性区别为“Plated”是否有勾选，如果孔勾选“Plated”那么孔的属性为金属，如果不勾选就是非金属孔，非金属孔正常是没有外径的。（下图为金属孔的设置）
3：过孔的间距
a:过孔（Via）与过孔（Via）之间的间距：同网络的过孔边缘间距≥8mil（0.2mm），不同网络的过孔边缘间距≥12mil(0.3mm)。
b:插件孔与插件之间的间距：孔边缘间距≥17mil（0.45mm），极限为12mil。插件孔Pcb制作时钻孔会预大0.15mm下钻，钻完后再沉上铜，最终保证沉铜后的孔径与Pcb设计时的成品孔一样大。（孔边缘间距0.45=0.15孔补偿+0.1孔环+0.1孔环+0.1安全间距，单位mm）
c:近孔对生产的影响：两个孔过近会影响PCB生产钻孔工序。两个孔过近会钻第二个孔时一边方向的材质过薄，钻咀受力不均及钻咀散热不一，从而导致断钻咀，由此造成PCB孔崩不美观或漏钻孔不导通。
4：槽孔(长条孔)：钻槽孔的刀与钻圆孔的刀不一样，所以金属槽最小的宽度为0.45mm，槽的长度要＞2倍槽宽（＜2倍槽宽会出现崩孔，和近孔类似，整个槽就会变形）。最小的非金属槽为0.8mm宽，非金属槽一般是和板框一起铣出来的。

5.金属半孔和邮票孔金属半孔:金属半孔是pcb板厂的最常叫法，也有许多硬件工程师会称他为“邮票孔”。金属半孔的中心需要画在外形线的中心上，一半在板内一半在板外。半孔的孔径最小为0.5mm，孔的边缘到边缘要≥0.5mm。邮票孔：板厂所谓的邮票孔是起桥接分板作用的无铜孔，也是一半在板内一半在板外。邮票孔大小一般为0.5mm的无铜孔，边缘间距是0.3mm（中间距离0.8mm）5个孔或5个以上数量一组（根据板大小及是否有重的器件来适当加多一些孔。）根据板子大小用邮票孔连接拼版，分板后孔的位置会有外凸的毛刺，如果外形结构要求严不能有凸出的毛刺，那么可以把邮票孔往板内方向加进去点。
