高多层PCB厂家:PCB多层板埋盲孔加工方法

作者: 编辑: 来源: 发布日期: 2024.12.16
信息摘要:
PCB多层板埋盲孔加工方法一、盲孔加工传统方法钻孔与腐蚀:在传统的PCB制造过程中,盲孔通常需要通过钻孔、腐蚀等方法来实现。首先进行钻孔操作…

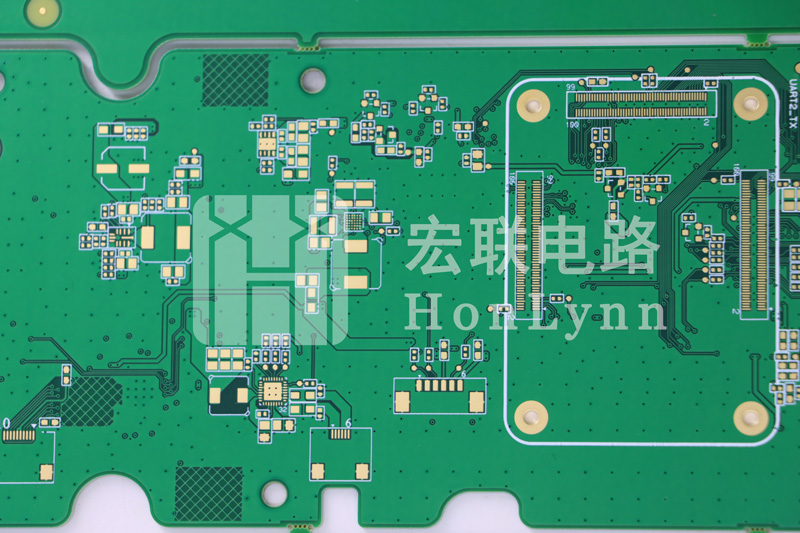

HDI盲埋孔线路板

PCB多层板埋盲孔加工方法

一、盲孔加工
传统方法
钻孔与腐蚀:在传统的PCB制造过程中,盲孔通常需要通过钻孔、腐蚀等方法来实现。首先进行钻孔操作,然后利用腐蚀工艺来调整盲孔的形状和精度等。但这种方法相对较落后,现代工艺有了更多改进。

光刻技术与化学蚀刻法
光刻技术转移图案: PCB制造商首先会使用光刻技术将设计图案转移到PCB板材上。光刻技术利用紫外线或激光束在光敏材料上形成微小的凹槽或凸起,从而形成所需的图案。在这个过程中,制造商可以根据设计要求精确控制盲孔的位置和大小。
化学蚀刻形成盲孔:接下来,制造商会使用化学蚀刻方法来去除光刻材料,从而形成盲孔。化学蚀刻是一种利用化学反应来溶解或破坏材料的方法。在多层PCB线路板制造中,制造商会选择适当的蚀刻液,并将其浸泡到PCB板材上。蚀刻液中的特定化学物质与光刻材料发生反应,导致其被溶解或破坏,从而形成盲孔。这种方法能够在多层PCB线路板中创建精确的盲孔结构,提高了PCB的性能和可靠性,还减少了制造过程中的废料和能源消耗,并且无需额外的加工步骤,提升了生产效率。

激光钻孔

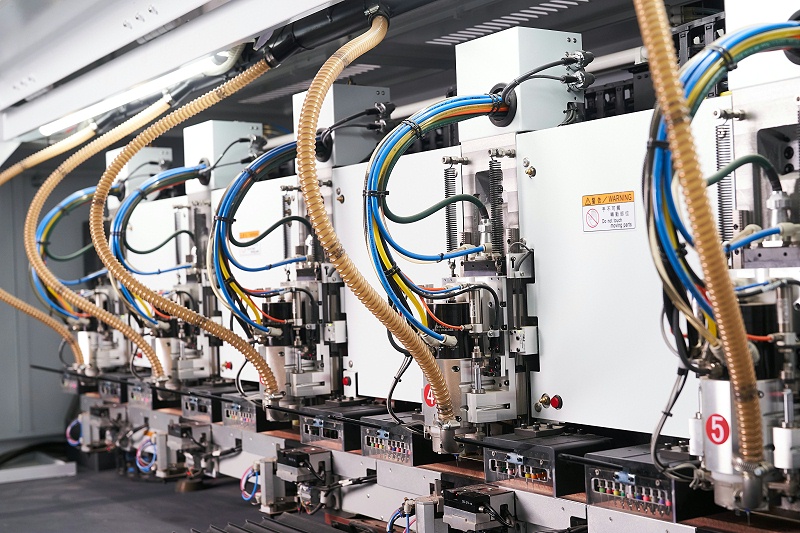

生产钻机

适用情况:当盲孔孔径很小(例如等于6MIL),或者客户资料要求用激光钻孔,又或者存在特殊盲埋孔情况(如L1到L2有盲孔,L2到L3有埋孔)时,就需要使用激光钻孔。激光钻孔能够实现高精度的盲孔加工,适用于对精度要求较高的多层PCB板加工,比如手机板等高密度、小微孔板的制作。


二、埋孔加工
压合前钻孔
在制作流程上,埋孔是做在内层过孔,需要在压合前进行钻孔操作。埋孔是指压合后无法看到,不必占用外层面积的孔,其上下两面都在板子内部层。在制作时需要先选择通孔,每一条盲孔钻带都需要选择一个孔,标注它相对应孔的坐标,并且要说明哪一条钻带对应的是哪几层,单元分孔图以及钻咀表都需要标注好,并且前后的名称都需要一致,不能出现分孔的图标注的是1st,2nd,但是前面的标注却是abc等情况。
注意孔的对应关系
在制作埋孔时,要特别注意当激光孔和内层埋入孔组合在一起时,两个孔是在同一位置的情况,并且要确保各个工艺环节中孔的对应关系准确无误,以保证 多层PCB板的质量和性能。
