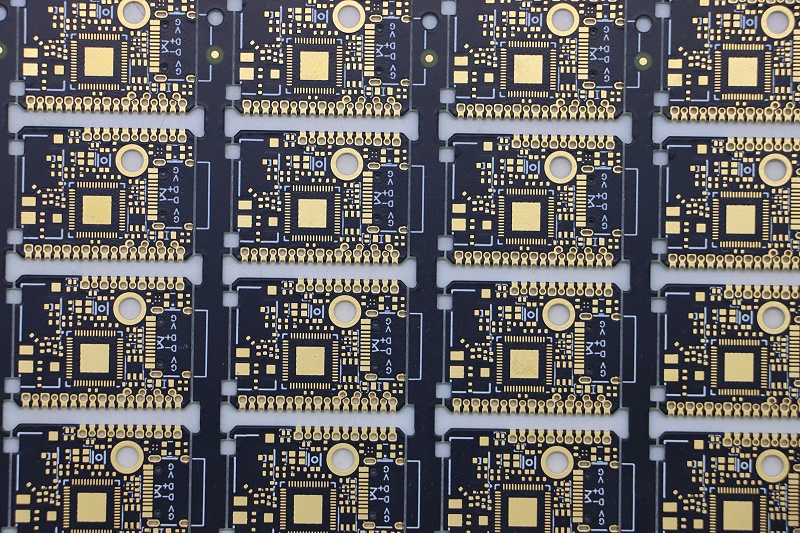

高多层PCB板加工涉及多项关键技术难点，以下是核心挑战及解决方案的总结：

一、内层线路制作难点
高精度图形控制‌：需实现4mil线宽/线距（0.1mm）设计，阻抗公差±5%，曝光设备需5μm对位精度‌。
特殊材料处理‌：高TG材料（如IT180A）需调整蚀刻参数，高频板材（如Rogers RO4350B）需稳定Dk值并控制加工温度‌。
薄芯板工艺‌：0.2mm芯板需真空防潮，层压压力降至250psi以防6层以上堆叠变形‌。
二、层间对准精度控制
材料涨缩补偿‌：12层板需建立X/Y轴独立补偿模型，误差<25μm‌。
定位技术‌：四槽定位系统（Pin LAM）实现±25μm对位，LDI设备精度达±8μm‌。
环境要求‌：车间需恒温23℃±1℃，湿度50%±5%，每4小时校准设备‌。
三、多层压合工艺挑战
叠层设计‌：8层板典型结构需控制介质层厚度>0.09mm，半固化片含胶量>40%‌。
参数优化‌：阶梯升温速率≤2℃/min，压力350psi±5%，真空度<50Pa防气泡‌。
缺陷检测‌：X-ray检测精度0.02mm，需通过3次288℃浸锡试验‌。
四、高密度钻孔技术
微孔加工‌：0.15mm机械孔位置偏差±25μm，0.1mm激光孔锥度<5%‌。
CAF防控‌：过孔间距>0.3mm，孔壁铜厚≥18μm，采用脉冲电镀技术‌。
五、设计常见错误规避
阻抗计算‌：需综合叠层结构、介质厚度等参数，仅控制线宽线距不足‌。
过孔数量‌：过多会导致电源不稳并增加加工难度‌。

以上技术难点需通过材料选择、工艺优化及严格环境控制协同解决‌。
