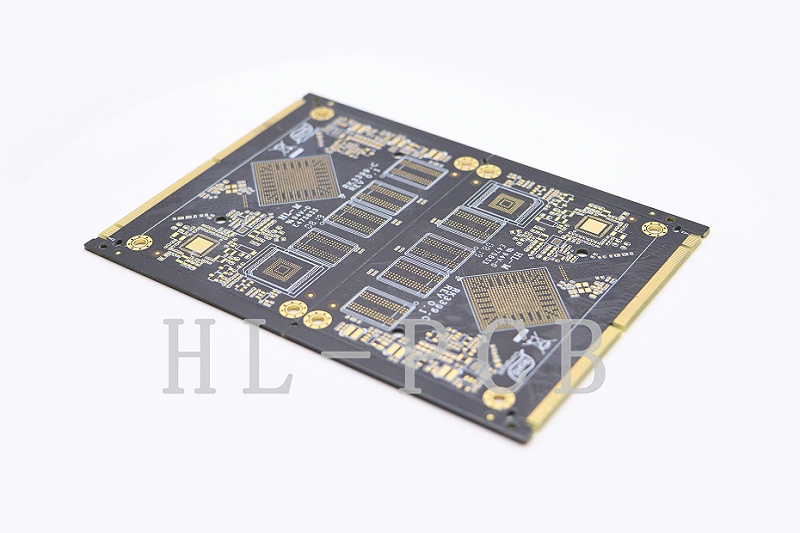

高精密阻抗PCB

阻抗是电子信号在通过导体时遇到的阻力，它包括电阻、电感和电容效应的综合影响。在PCB设计中，阻抗特指信号线对地或信号线之间的交流阻抗，主要关注的是传输线效应，特别是对于高速数字信号和高频模拟信号而言，阻抗匹配变得至关重要。理想的信号传输要求源端和负载端的阻抗相等，即达到阻抗匹配状态，这样可以最大限度地减少信号反射，保证信号质量，避免信号失真、串扰等问题。

高多层PCB线路板做阻抗的原因:
1、提高信号完整性
多层阻抗线路板通过精确控制每条信号线的阻抗，可以有效减少信号传输过程中的反射、串扰现象，确保信号的清晰度和稳定性，这对于高速信号传输至关重要。

2、提升电路密度
多层结构允许设计师在有限的空间内布置更多的电路，同时保持良好的信号质量，这对于小型化、高集成度的电子产品来说是一个巨大的优势。

3、优化电源分配
在多层板中，可以设计专用的电源层和接地层，不仅有助于降低电源噪声，还能为电路提供稳定的阻抗环境，进一步提高系统的稳定性和可靠性。

4、支持复杂设计
复杂的电子系统往往需要处理不同类型的信号，包括高速数字信号、射频信号等，多层阻抗线路板能够根据不同信号的特性，分别设计相应的阻抗控制策略，以满足各种设计需求。

5、阻抗设计的注意事项
在进行PCB阻抗设计时，需要考虑多个因素，包括设计要求、材料选择、物理尺寸和布局、差分信号和微带线设计、地平面设计等。设计完成后，使用仿真工具进行验证是非常必要的，以确保电路板上信号传输线的阻抗与所需的设计阻抗匹配，实现良好的信号完整性和最小的信号损耗。

综上所述， 高多层PCB线路板做阻抗是为了提高信号完整性、提升电路密度、优化电源分配和支持复杂设计。阻抗设计是一个复杂的过程，需要综合考虑多个因素。如果不熟悉阻抗设计或有特殊需求，建议咨询专业的电路板设计工程师或咨询。
