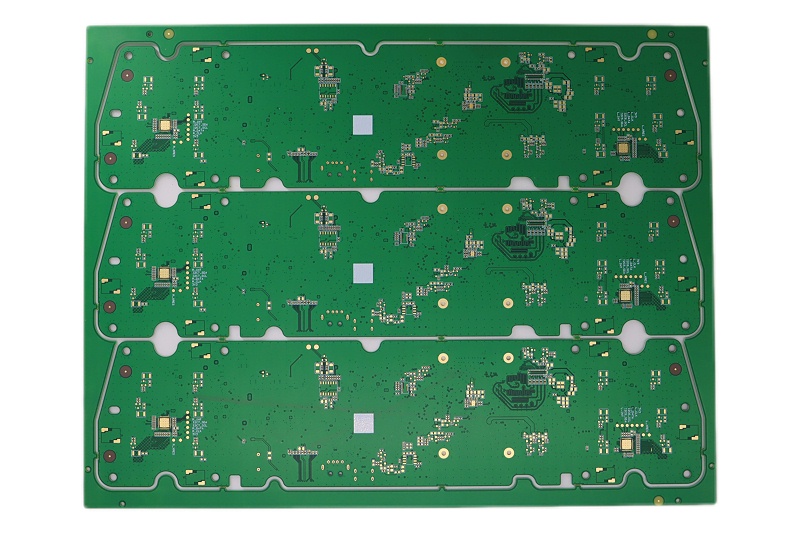

埋盲孔PCB板的制造是一个复杂的过程,涉及多个关键步骤和技术要点。以下是详细的制造流程:
1. pcb设计阶段
工程师根据电路需求,利用专门的设计软件,确定盲孔和埋孔的位置、大小以及它们的连接关系,同时进行精确的布线规划。
2. pcb内层图形制作 在基板上制作内层线路图形,例如通过蚀刻工艺制作出线路,并确定盲孔和埋孔在内层的连接点。
3. pcb钻孔

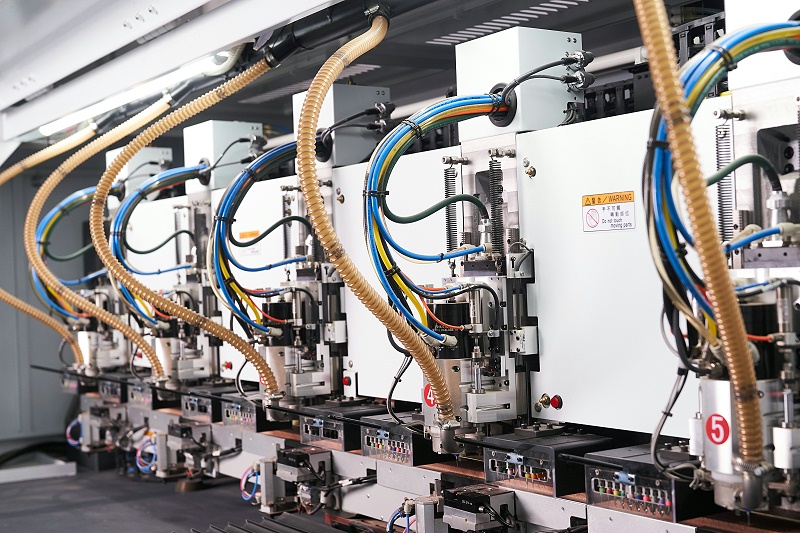

按照设计要求,使用专门的钻孔设备对盲孔和埋孔进行钻孔操作,需严格控制孔的位置精度和尺寸精度,确保符合设计标准。对于盲孔的制造,如果采用机械钻孔法,要控制钻头的深度来形成盲孔;若采用激光钻孔技术,则是利用板材吸收激光热量将板材气化或溶掉成孔。

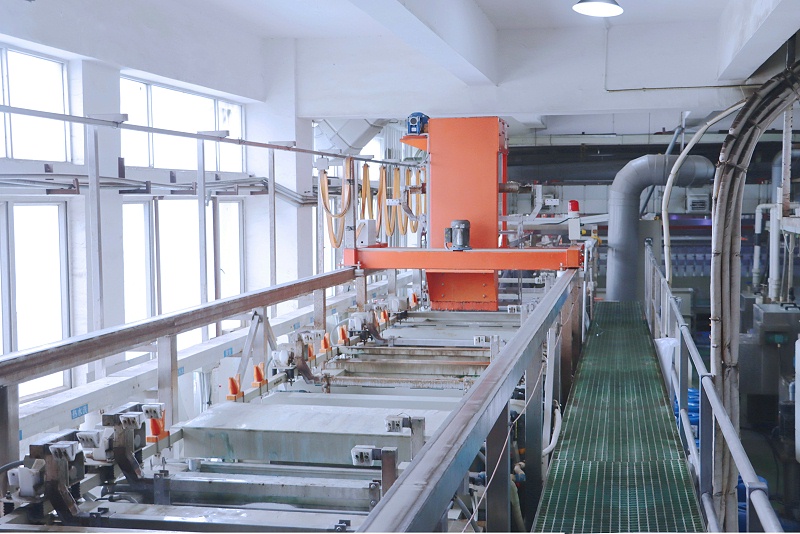

4. pcb孔金属化 通过化学镀或电镀等方法,在盲埋孔的孔壁上形成导电层,从而实现层间的电气连接。例如,将PCB板放在铜电解液中,通过电化学反应将铜源沉积在PCB表面形成所需厚度铜膜。
5.pcb 外层图形制作 制作外层线路图形,使外层线路和盲埋孔的外层连接点相连接。
6. pcb表面处理
进行如喷锡、沉金等表面处理,以提高PCB板的可焊性、抗氧化性等性能。
pcb工艺要点 精度控制:盲埋孔的位置精度和孔径精度必须符合设计要求,任何偏差都可能影响PCB板的性能。
钻孔技术:高速钻孔可能会造成PCB板面的沉积细微裂纹,影响盲孔的成型和质量。
铜膜质量:铜膜质量对于PCB盲孔的质量和精度有很大影响,需要控制铜膜的厚度和均匀性。
粘接过程:粘接过程主要用于防止电解液和高温压合过程中的电解液渗透到盲孔内部,影响盲孔的质量和导电效果。
去胶剥蚀:去胶剥蚀过程主要用于去除盲孔周边的压敏胶,避免胶水残留影响连接质量。
通过以上流程和工艺要点,可以制造出高质量的埋盲孔PCB板,满足高端电子产品和通讯设备的需求。
