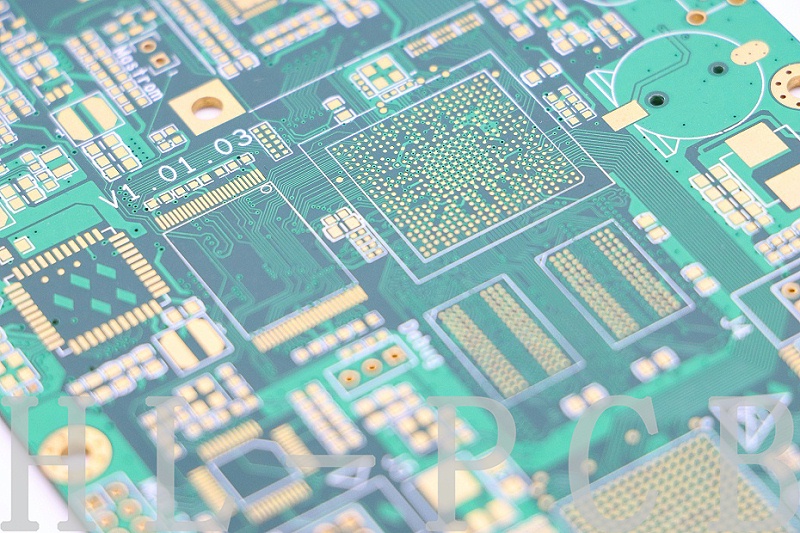

高精密多层线路板
高多层PCB在现代电子设备中广泛应用,特别是在高速和高频信号传输中。为了确保信号的完整性和系统的可靠性,阻抗控制是必不可少的。
以下是几种常见的高多层PCB阻抗控制方法:
1. 基于电路板层次设计 层次结构优化:通过合理安排信号层、地平面和电源平面,可以有效控制层间的电容和电感,减少信号反射和串扰。通常,内层使用高阻抗材料,外层使用低阻抗材料,以降低反射和串扰的影响。
2. 使用差分信号传输线 差分信号线:差分信号传输线可以提供更好的抗干扰能力和更低的串扰风险。差分信号线是一对平行的导线,电压相反但大小相等,能够提供更好的信号完整性和抗干扰能力。差分信号线的阻抗通常通过导线间距、宽度和地平面的选择进行控制。
3. 控制布线几何形状 线宽和间距:PCB线宽、间距和排布方式等几何形状参数可以用来控制阻抗。对于常见的微带线,较粗的线宽和较大的间距可以降低阻抗;而对于同轴线,较小的内导线直径和较大的外导线半径可以提高阻抗。布线几何形状的选择需要根据特定的阻抗要求和信号频率进行优化。
4. 选择合适的PCB材料 介电常数:PCB材料的介电常数也会影响阻抗。选择具有稳定介电特性的材料是阻抗控制的一部分。在高频和高速应用中,常用的材料有FR-4(玻璃纤维增强板)、PTFE(聚四氟乙烯)和RF射频层压板。
5. 使用仿真和设计工具 仿真工具:在进行PCB设计之前,使用仿真和设计工具可以帮助设计师快速准确地验证和优化阻抗。这些工具可以模拟电路行为、信号传输损失和电磁相互作用,从而确定最佳的PCB设计参数。常见的仿真工具包括CST Studio Suite、HyperLynx和ADS。
6. TDR和VNA测试 时域反射仪(TDR):TDR是最常用的阻抗测试方法之一。通过分析反射信号的时间和幅度,可以计算出传输线的阻抗,并定位到阻抗不连续的位置,非常适用于故障诊断。
矢量网络分析仪(VNA):VNA通过在不同频率下测量传输线的插入损耗和相位移,来确定阻抗特性。相比于TDR,VNA提供了更宽的频率范围和更高的精度,适用于需要精确测量阻抗随频率变化情况的应用。
7. 介质层厚度控制 介质层厚度:介质层厚度对阻抗控制的影响最大。设计中如对阻抗的宽容度很小,则该部分的设计应力求准确。FR-4的介质层厚度由各种半固化片组合而成,常用的半固化片包括7628等。
8. 绿油厚度考虑 绿油厚度:虽然绿油厚度对阻抗影响较小,但在某些高精度应用中仍需考虑。设计时应确保绿油厚度的一致性,以避免阻抗的微小变化。
高多层PCB的阻抗控制是一个复杂但至关重要的过程。通过合理的层次设计、使用差分信号传输线、控制布线几何形状、选择合适的
PCB材料、使用仿真和设计工具、进行TDR和VNA测试、控制介质层厚度以及考虑绿油厚度,可以有效实现高多层PCB的阻抗控制,确保信号的完整性和系统的可靠性。
