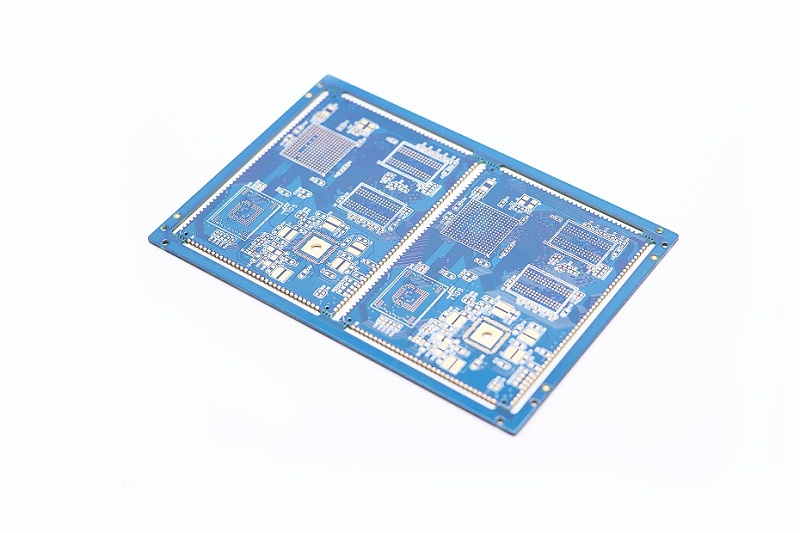

HDI（高密度互连）技术在现代电子设备中扮演着至关重要的角色，特别是在追求更小、更快、更轻的电子设备时。HDI技术通过增加电路板的密度和减少元件之间的距离，实现了更高的性能和更小的体积。

在HDI技术中，一阶和二阶HDI各有其特点和应用场景，它们之间的性能差异主要体现在以下几个方面：

一、结构差异：
一阶HDI： 一阶HDI板主要包含一层盲孔（Blind Vias），这种设计仅连接外层与相邻的内层。一阶HDI板的层数较少，通常结构简单，适用于线路不太复杂的电子设备。

二阶HDI：二阶HDI板包含两层盲孔，能够实现外层与非相邻内层的连接。这种结构设计使得二阶HDI可以支持更多层数和更复杂的电路布局，满足高性能电子产品的需求。

二、制造工艺：
一阶HDI：一阶HDI板的制造过程相对简单，通常只需要一次压合。这种简化流程降低了制造难度，减少了成本，并缩短了生产周期。

二阶HDI：二阶HDI板的制造需要两次压合，增加了工艺复杂度。这过程中对位精度、打孔和镀铜的质量要求更高，因此需要采用更先进的技术和设备。

三、应用领域：
一阶HDI：一阶HDI由于其结构和制造相对简单，主要应用于线路密度要求不高的电子产品，例如小型消费电子产品和简单的通信设备。

二阶HDI：二阶HDI更多地用于高端电子产品中，如智能手机、高端通信设备和复杂的医疗设备等。这些产品对电路板的集成度和性能有极高要求。

四、成本考量：
一阶HDI：一阶HDI由于制造工艺简单，所需材料和工序较少，成本较低，适合大规模生产。

二阶HDI：二阶HDI因结构复杂，需多次压合和高精度工艺处理，导致成本较高，生产周期也较长。

五、技术挑战：
一阶HDI：一阶HDI工艺相对成熟，技术门槛较低，质量容易控制。

二阶HDI：二阶HDI需解决多次压合带来的对位精度问题，以及复杂的电镀填孔技术。

综上所述，一阶和二阶HDI在结构、制造工艺、应用领域、成本和技术挑战等方面存在显著差异。选择哪种类型的HDI，主要取决于设备的大小、性能需求以及成本考虑。随着电子行业的发展，一阶HDI在消费电子和低成本设备中的应用将会继续增加，而二阶HDI随着高科技产品需求的增长，尤其是在5G、AI等技术的普及下，其需求也将显著提升。
