高阶HDI板与普通PCB板在制造工艺、性能、尺寸重量及应用领域等方面存在显著差异，具体区别如下：

一、制造工艺

二、性能表现

三、尺寸与重量
高阶HDI板：以传统双面板为芯板，通过多次积层层压，实现轻、薄、短、小，体积和重量显著低于普通PCB。

普通PCB板：受限于机械钻孔和通孔设计，尺寸较大，重量较重，难以满足小型化需求。

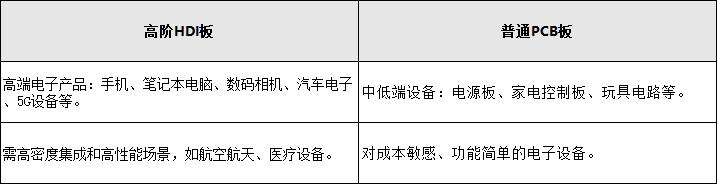

四、应用领域

五、成本

高阶HDI板：因工艺复杂，成本高于普通PCB，但当PCB层数超过8层时，其综合成本反而低于传统复杂压合制程。
普通PCB板：原材料和工艺成本低，适合批量生产的低成本设备。


高阶HDI板通过先进积层技术、高密度布线和优异性能，成为高端电子产品的核心载体；而普通PCB板则以低成本、易制造优势，广泛应用于中低端场景。两者的差异本质上是技术复杂度、性能需求与应用场景的分层。
