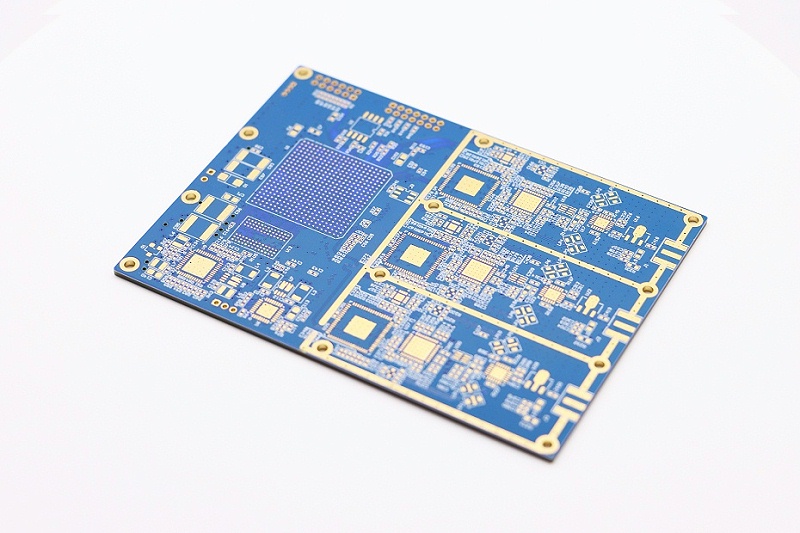

在5G通信与智能驾驶技术蓬勃发展的今天，高频混压PCB板正成为电子设备不可或缺的核心组件。这种创新型的印刷电路板通过巧妙融合多种材料特性，为高速信号传输提供了理想的解决方案。

技术实现上，高频混压PCB采用RO4350B等特殊材料作为信号传输层，其低介电常数（Dk）和低损耗因数（Df）的特性可显著提升信号传输效率。以5G基站为例，这种设计能将28GHz高频信号的衰减控制在0.5dB/inch以内。同时，在电源管理等低频区域则采用经济实用的FR-4材料，通过这种"高低搭配"的方案，既确保了性能又优化了成本结构。

实际应用中，该技术展现出三大优势：首先，其多层堆叠设计可实现20μm级别的线路精度；其次，通过铜箔厚度优化和导热通孔设计，热阻可降低至1.2℃/W；最后，10层以上的高密度布线使元件集成度提升40%，为设备小型化提供了可能。目前该技术已广泛应用于5G基站射频模块、车载毫米波雷达等高端领域，成为推动电子技术进步的重要引擎。
