高密度互连HDI与盲埋孔的关系

定义和目的
盲埋孔技术：在 多层PCB中形成的孔，这些孔连接不同的层，但不会贯穿整个板子。盲孔（Blind Vias）连接外层和邻近的内层，而埋孔（Buried Vias）则完全隐藏在PCB内部，连接不同的内层。

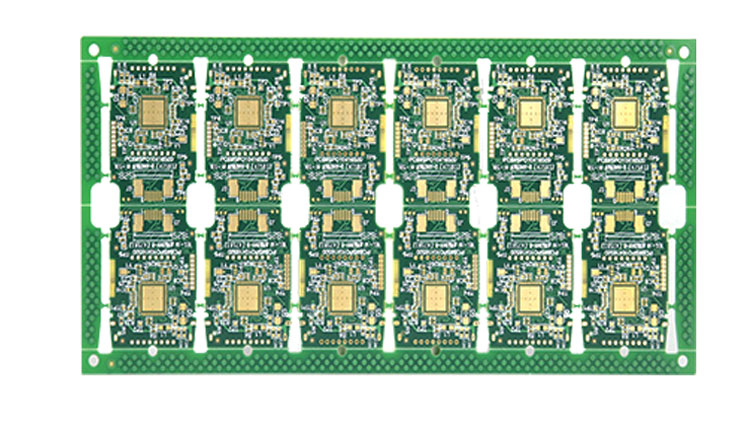

HDI技术：一种生产高密度互连PCB的技术，使用微盲埋孔技术来实现更高的线路分布密度，通常用于需要更小尺寸和更高性能的电子产品中。
孔的类型和布局
盲埋孔技术中的孔可以是盲孔或埋孔，它们在PCB的表面不可见，但连接了不同的电路层，有助于提高布线密度和减少信号传输延迟。
HDI技术通过使用更小的孔径和更精细的线路布局来实现高密度互连，这些孔径通常为3-5mil（0.076-0.127mm），线路宽度为3-4mil（0.076-0.10mm），焊盘尺寸也相应减小。
制造工艺
盲埋孔的制造需要精确的钻孔和电镀工艺，以确保孔的质量和连接的可靠性。激光钻孔技术常用于制造这些孔，以提高精度和减少制造成本。
HDI板的制造依赖于先进的激光钻孔技术和精细的层压工艺，这些工艺使得HDI板能够实现更高的线路密度和更小的组件尺寸。
应用领域
盲埋孔技术适用于需要在有限空间内实现多层互连的PCB设计，如智能手机、平板电脑等便携式设备。
HDI技术则更广泛地应用于需要高密度互连和高性能的电子产品，如高端智能手机、高性能计算设备和复杂的医疗设备。
成本和复杂性
盲埋孔技术涉及的孔径较大，制造成本相对较低，但设计和制造过程仍然需要精确控制。
HDI技术因其高密度和精细的制造要求，通常成本更高，但能够提供更高的性能和更小的尺寸。
HDI高频板与盲埋孔线路板的比较
结构与定义：HDI高频板是一种高密度互连的电路板，其特点是布线密度高，体积小，重量轻。与盲埋孔线路板相比，HDI高频板更注重于高频信号的传输特性。
综上所述，盲埋孔技术是实现高密度互连（HDI）的基础之一，两者在PCB设计中各有其独特的应用和技术特点。
