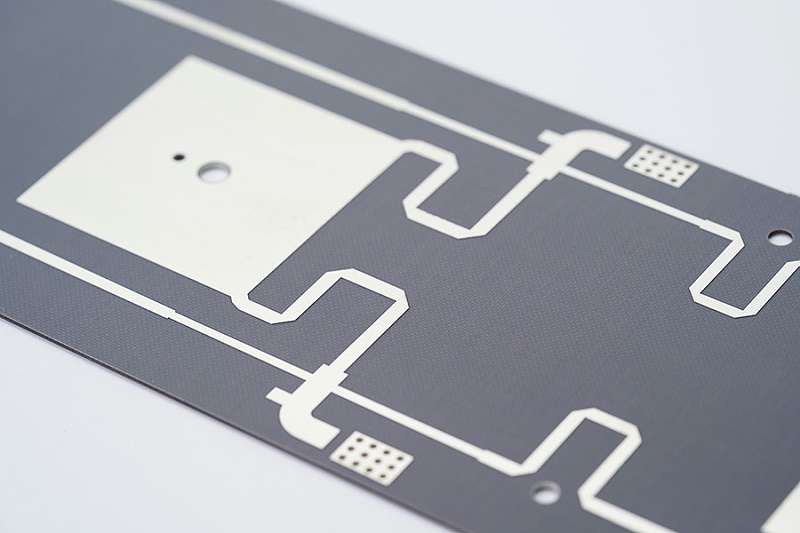

在高频线路板布线时，需要注意以下几个方面以确保信号质量、减少干扰并优化性能：

合理选择层数
在高频电路板布线时，采用中间内平面作为电源和接地层，可以有效地降低寄生电感，缩短信号线长度，减少信号之间的交叉干扰。一般来说，四层板的噪声比两层板的低20dB。

减少过孔数量
在PCB设计中，对高频电路板进行布线时，过孔的数量越少越好。过孔可带来约0.5pF的分布电容，减少过孔数能显著提高速度和减少数据出错的可能性。

注意信号线间距和平行走线
高频电路布线要注意信号线近距离平行走线所引入的串扰。为了减少高频信号的串扰，在布线的时候要求尽可能的做到以下几点：

在布线空间允许的条件下，在串扰较严重的两条线之间插入一条地线或地平面，可以起到隔离的作用而减少串扰。
当信号线周围的空间本身就存在时变的电磁场时，若无法避免平行分布，可在平行信号线的反面布置大面积地来大幅减少干扰。
在布线空间许可的前提下，加大相邻信号线间的间距，减小信号线的平行长度，时钟线尽量与关键信号线垂直而不要平行。

如果同一层内的平行走线几乎无法避免，在相邻两个层，走线的方向务必却为相互垂直。

使用高频退藕电容
在PCB设计中对高频电路板布线时，在集成电路的电源端跨接去耦电容。

避免走线形成的环路
各类高频信号走线尽量不要形成环路，若无法避免则应使环路面积尽量小。

保证良好的信号阻抗匹配
信号在传输的过程中，当阻抗不匹配的时候，信号就会在传输通道中发生信号的反射，反射会使合成信号形成过冲，导致信号在逻辑门限附近波动。消除反射的根本办法是使传输信号的阻抗良好匹配，由于负载阻抗与传输线的特性阻抗相差越大反射也越大，所以应尽可能使信号传输线的特性阻抗与负载阻抗相等。同时还要注意PCB上的传输线不能出现突变或拐角，尽量保持传输线各点阻抗连续，否则在传输线各段之间也将会出现反射。

差分信号走线规则
对于差分信号如LVDS、USB、HDMI等，要求差分走线，线宽和线距有具体的要求，例如LVDS线宽7mil，线距6mil；USB线宽10mil，线距6mil；HDMI线宽10mil，线距6mil，每两组HDMI差分信号对的间距超过20mil。

通过遵循上述布线规则，可以有效地提升高频电路板的性能，确保信号的稳定传输和系统的可靠性。
