HDI板和盲埋孔电路板的区别

一、结构与定义

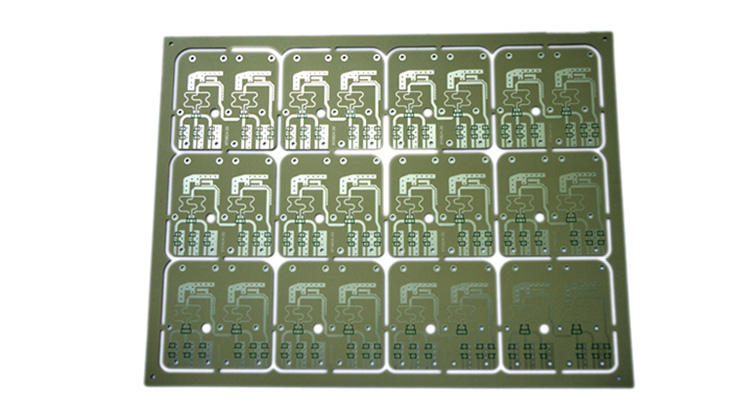

HDI高频板
定义：HDI（高密度互连）高频板是一种通过使用微盲埋孔技术来实现高密度的线路分布的电路板。
特点：布线密度高，体积小，重量轻。通常采用激光直接钻孔技术，以实现更小的孔径和更高的布线密度。
盲埋孔线路板
定义：盲埋孔线路板是指在PCB中使用盲孔和埋孔技术的电路板。

特点：盲孔是指连接PCB内层与表层的过孔，而不穿透整个板子；埋孔则是连接内层之间的过孔，从PCB表面是看不到的。盲埋孔线路板不一定都是HDI板，但HDI板通常会包含盲孔和埋孔。

二、制作工艺
HDI高频板的制作过程
复杂性：HDI板的制作过程较为复杂，通常需要多次激光钻孔和压合步骤。例如，在一个六层电路板中，一阶HDI板可能需要一次激光钻孔，而二阶HDI板则需要两次激光钻孔。

特殊设计：还可能包括错孔和叠孔的设计，这进一步增加了制造的复杂性。

盲埋孔线路板的制作过程

相对简单：主要涉及盲孔和埋孔的钻孔和金属化过程。虽然也可以通过激光钻孔来实现更小的孔径，但并不一定需要像HDI板那样复杂的多次钻孔和压合步骤。

三、应用领域
HDI高频板的应用
高端电子产品：由于其高密度和高性能，HDI板通常应用于高端电子产品中，如智能手机、平板电脑和其他便携式设备。
盲埋孔线路板的应用范围

广泛应用：盲埋孔线路板的应用范围较广，不仅限于高端电子产品。它可以用于各种需要高密度互连的场合，但不一定要求达到HDI板那样的高密度和高性能水平。

四、成本
HDI高频板的成本
高成本：由于制造过程复杂，且需要使用先进的激光钻孔技术和材料，因此其成本通常较高。
盲埋孔线路板的成本

相对较低：盲埋孔线路板的成本相对较低，因为它不需要像HDI板那样复杂的制造过程。尽管如此，盲埋孔技术仍然可以显著提高PCB的布线密度，使其在许多应用中成为一种经济有效的选择。

综上所述，HDI高频板与盲埋孔线路板在结构、制作工艺、应用领域和成本等方面存在明显的区别。HDI高频板以其高密度和高性能适用于高端电子产品，而盲埋孔线路板则因其成本效益和适用性广泛，被应用于各种需要高密度互连的场合。
